주요 스펙 요약(14)
- Data Rate검증
- 460Kbps
- Max Supply Voltage보강
- 6V
- Min Supply Voltage보강
- 5V
- Number Of Drivers검증
- 1
- Number Of Receivers검증
- 1
- Number Of Transceivers보강
- 1
- Number Of Transmitters보강
- 1
- Operating Supply Voltage보강
- 5V
- Operating Temperature
- -40℃~+85℃

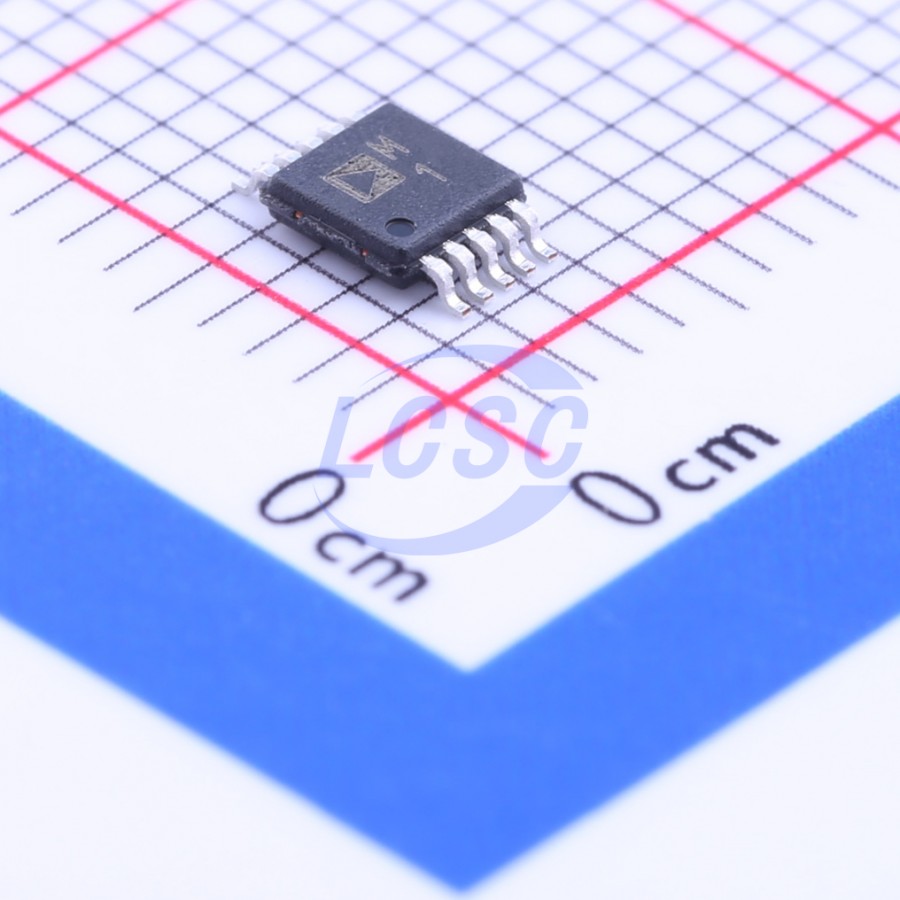

- package
- MSOP-10
- Pin Count보강
- 10
- Supply Current보강
- 500μA
- type
- Transceiver
- Voltage Supply
- 4.5 to 5.5V
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · MSOP · 10 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | GND | power in | Ground Pin. Must be connected to 0 V. |
| 2 | C1- | passive | Negative Terminal of C1 (if C1 is Polarized Capacitor). |
| 3 | V- | power out | Internally Generated Negative Supply Voltage. |
| 4 | TIN | input | Driver Input (3 V to 5 V TTL/CMOS Logic Levels). |
| 5 | ROUT | output | Receiver Output (3 V to 5 V TTL/CMOS Logic Levels). |
| 6 | RIN | input | Receiver Input (EIA-232 Signal Levels). |
| 7 | TOUT | output | Driver Output (EIA-232 Signal Levels). |
| 8 | SD | input | Shutdown Input. Logic 1 on this input puts the ADM101E into low power shutdown mode. |
| 9 | C1+ | passive | Positive Terminal of Charge Pump Capacitor (if C1 is Polarized Capacitor). |
| 10 | VCC | power in | Positive Power Supply, Nominally 5 V. |
절대 최대 정격
| VCC | 6V | |
| V- | 0.3 to -6V | |
| Driver Input TIN | -0.3 to (VCC, +0.3)V | |
| Receiver Input RIN | 30V | ± |
| Power Dissipation | 1488mW | RM-10 |
| Operating Temperature Range | -40 to 85°C | Industrial (A Version) |
권장 동작 조건
| Operating Temperature Range | -40 to 85°C |
열 특성
- unit
- °C/W
- theta ja
- 135
등급 · 신뢰성
- aec q
- Qualified for Automotive Applications
- esd hbm
- 2000
- esd io pins
- 15
- esd io pins unit
- kV
오더링 코드
- Z
- RoHS Compliant Part
- W
- Qualified for Automotive Applications
