국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(6)
- con
- 32pF
- Number Of Channels
- 2
- ron
- 2.5Ω
- Operating Temperature
- -40℃~+125℃
- package

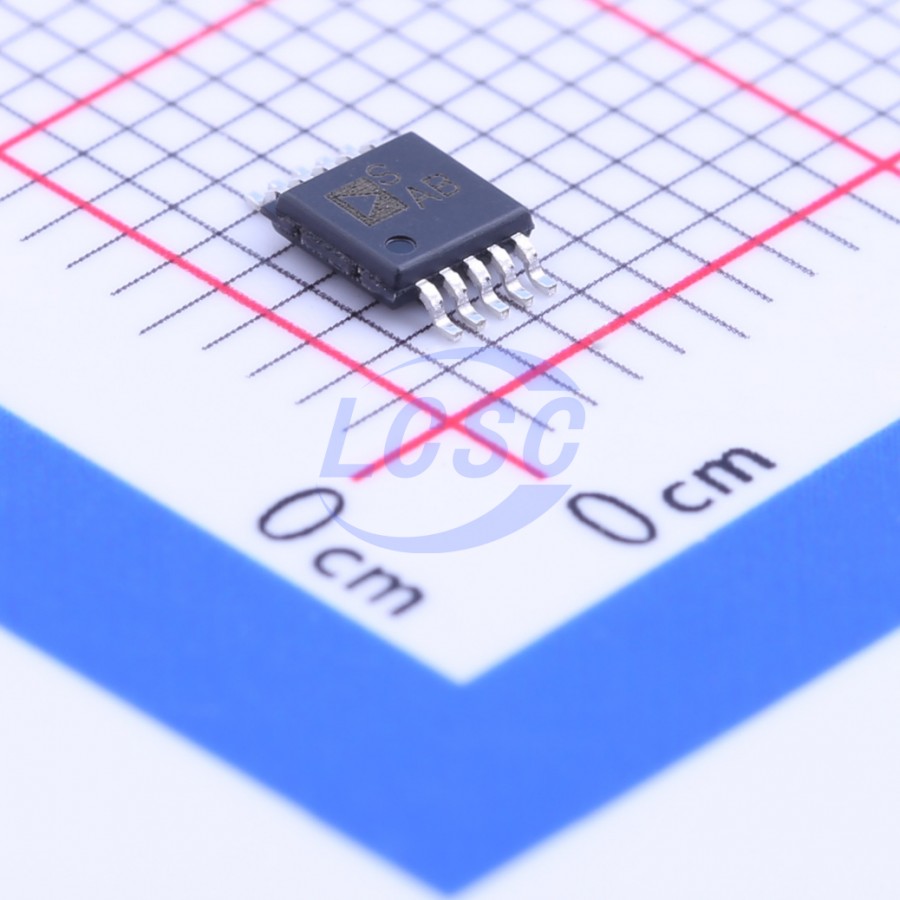

- MSOP-10
- Voltage Supply
- 1.8 to 5.5V
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · MSOP · 10 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | IN1 | input | Logic Control Input |
| 2 | S1A | bidirectional | Source Terminal |
| 3 | GND | power in | Ground (0 V) Reference |
| 4 | S2A | bidirectional | Source Terminal |
| 5 | IN2 | input | Logic Control Input |
| 6 | D2 | bidirectional | Drain Terminal |
| 7 | S2B | bidirectional | Source Terminal |
| 8 | VDD | power in | Most Positive Power Supply Potential |
| 9 | S1B | bidirectional | Source Terminal |
| 10 | D1 | bidirectional | Drain Terminal |
절대 최대 정격
| VDD to GND | 6V | |
| Analog, Digital Inputs | VDD + 0.3V | |
| Continuous Current, S or D | 30mA | |
| Peak Current, S or D | 100mA | Pulsed at 1 ms, 10% duty cycle maximum |
| Operating Temperature Range | 125°C | Automotive |
| Storage Temperature Range | 150°C | |
| Junction Temperature | 150°C | |
| MSOP Package, Power Dissipation | 315mW |
권장 동작 조건
| Supply Voltage | 5.5V | max |
| Supply Voltage | 1.8V | min |
열 특성
- theta ja
- 205
등급 · 신뢰성
- aec q
- Qualified for automotive applications
- esd hbm
- 2
오더링 코드
- REEL7
- 10-Lead Mini Small Outline Package (MSOP), RM-10, SAB#
