국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(12)
- con
- 18pF
- Max Supply Voltage보강
- 7V
- Min Supply Voltage보강
- 1.8V
- Number Of Channels
- 2
- ron
- 4Ω
- Operating Supply Voltage보강
- 5.5V
- Operating Temperature
- -40℃~+85℃
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C
- package
- MSOP-8
- Pin Count보강
- 8
- Voltage Supply
- 1.8 to 5.5V
데이터시트 추출 정보

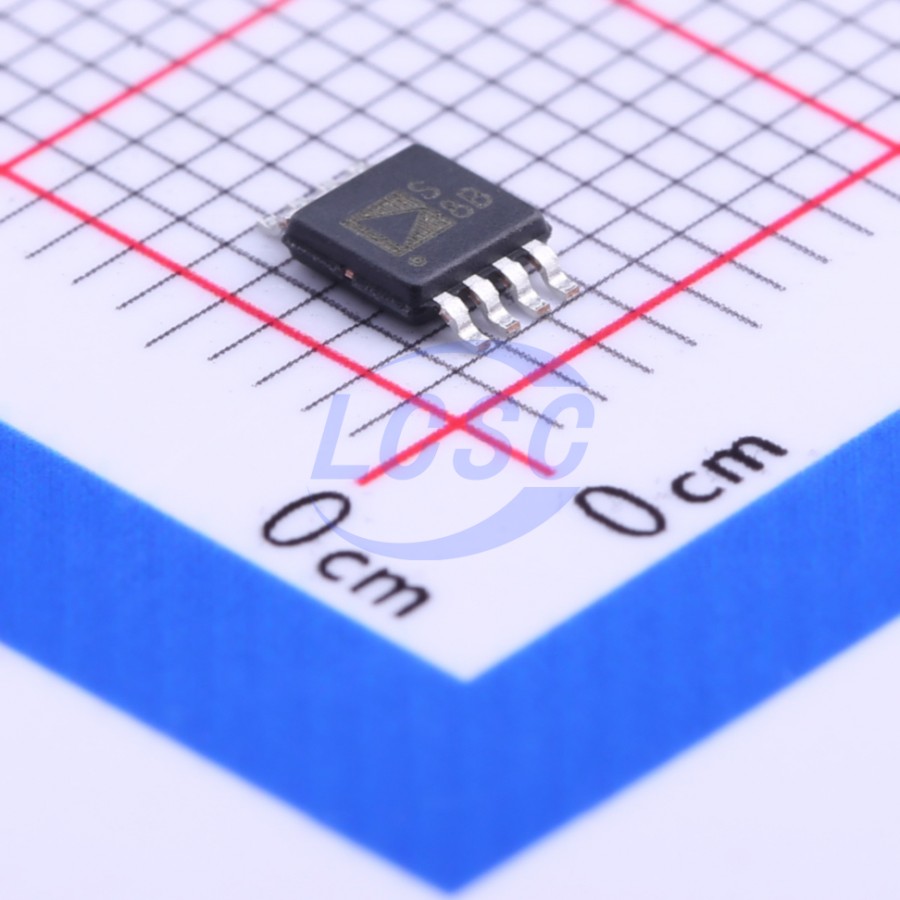

데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead MSOP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | S1 | bidirectional | Source Pin 1. May be an input or an output. |
| 2 | D1 | bidirectional | Drain Pin 1. May be an input or an output. |
| 3 | IN2 | input | Logic Control Input for Switch S2->D2. |
| 4 | GND | power in | Ground (0 V) Reference. |
| 5 | S2 | bidirectional | Source Pin 2. May be an input or an output. |
| 6 | D2 | bidirectional | Drain Pin 2. May be an input or an output. |
| 7 | IN1 | input | Logic Control Input for Switch S1->D1. |
| 8 | VDD | power in | Positive Power Supply Input. |
절대 최대 정격
| VDD to GND | -0.3 to +7V | |
| Analog, Digital Inputs | -0.3 to VDD + 0.3 or 30V or mA | whichever occurs first |
| Continuous Current, S or D | 30mA |
권장 동작 조건
| Operating Temperature Range | -40 to +85°C | Industrial (A, B Grade) |
열 특성
- unit
- °C/W
- theta ja
- 206
- theta jc
- 44
등급 · 신뢰성
- esd hbm
- 2
- esd unit
- kV
오더링 코드
- BRMZ
- 8-Lead MSOP, RoHS Compliant, Lead-free
