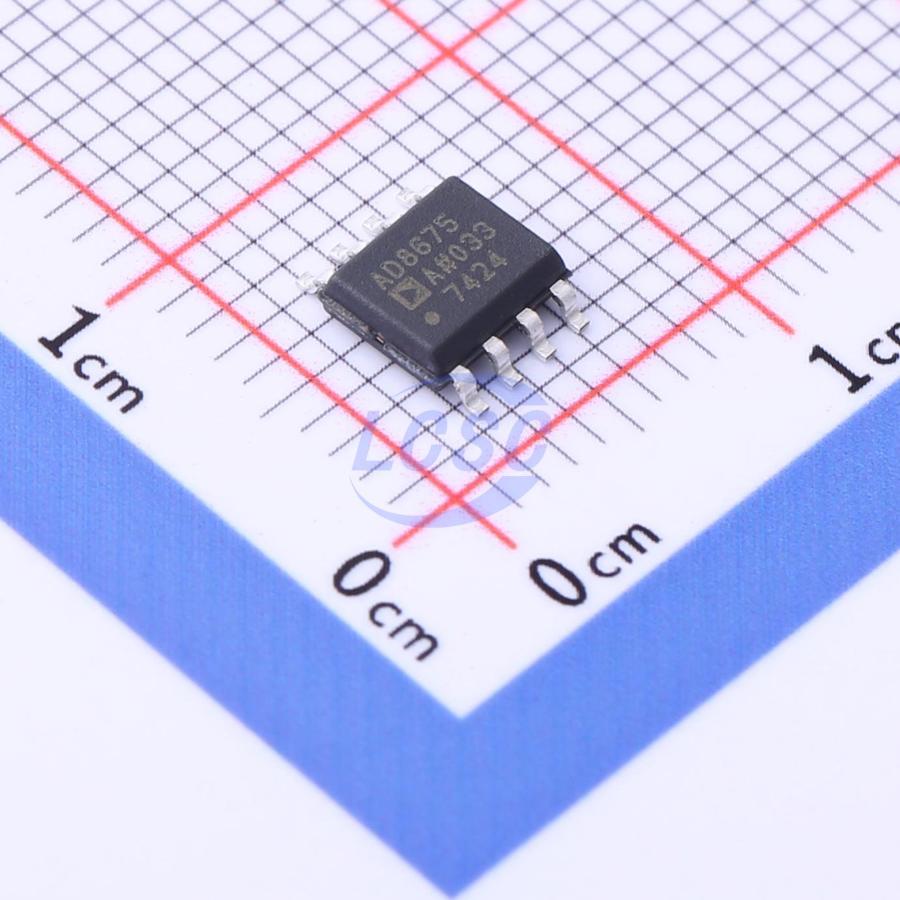

주요 스펙 요약(23)
- Common Mode Rejection Ratio Cmrr
- 130dB
- features
- -
- Gain Bandwidth Product검증
- 10MHz
- Ib Input Bias Current
- 2nA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- 1nA
- Input Offset Voltage Drift Vos Tc
- 600nV/℃
- Vos Input Offset Voltage보강
- 75µV
- Maximum Power Supply Range Vdd Vss
- 30V
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+125℃
- Output Current
- 35mA
- Quiescent Current
- 2.3mA
- Rail To Rail
- Rail-to-Rail Output
- Single Supply
- -
- Slew Rate
- 2.5V/us
- Dual Supply
- -15V~-5V;5V~15V
- Input Bias Current보강
- 2
- Max Supply Voltage보강
- 18V
- Noise Density E N
- 2.8nV/√Hz@1kHz
- Operating Temperature Max보강
- 125°C
- Operating Temperature Min보강
- -40°C
- package
- SOIC-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead SOIC_N (R-8) or MSOP (RM-8) · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | NULL | input | NULL |
| 2 | +IN | input | +IN |
| 3 | V- | power in | V- |
| 4 | NULL | input | NULL |
| 5 | NC | no connect | NO CONNECT |
| 6 | NC | no connect | NO CONNECT |
| 7 | OUT | output | OUT |
| 8 | V+ | power in | V+ |
절대 최대 정격
| Supply Voltage | 18V | ± |
| Input Voltage | 18V | ±V supply |
| Input Current | 5mA | ± |
| Differential Input Voltage | 0.7V | ± |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Operating Temperature Range | -40 to +125°C | |
| Supply Voltage | 5 to 15V | ± |
열 특성
- theta ja
- 120
- theta jc
- 45
오더링 코드
- Z
- RoHS Compliant Part
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
