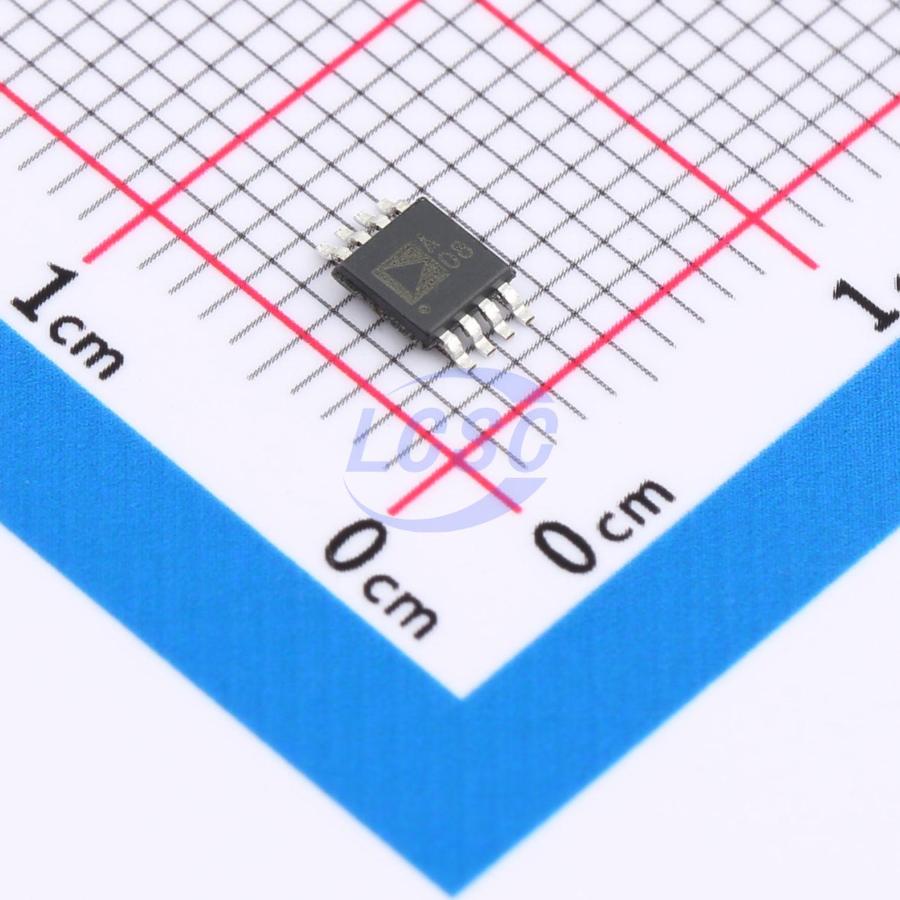

주요 스펙 요약(23)
- Common Mode Rejection Ratio Cmrr
- 130dB
- features
- -
- Gain Bandwidth Product검증
- 10MHz
- Ib Input Bias Current
- 2nA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- 1nA
- Input Offset Voltage Drift Vos Tc
- 600nV/℃
- Vos Input Offset Voltage보강
- 75µV
- Maximum Power Supply Range Vdd Vss
- 36V
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+125℃
- Output Current
- 35mA
- Quiescent Current
- 2.3mA
- Rail To Rail
- Rail-to-Rail Output
- Single Supply
- -
- Slew Rate
- 2.5V/us
- Dual Supply
- -15V~-5V;5V~15V
- Input Bias Current보강
- 2
- Max Supply Voltage보강
- 18V
- Noise Density E N
- 2.8nV/√Hz@1kHz
- Operating Temperature Max보강
- 125°C
- Operating Temperature Min보강
- -40°C
- package
- MSOP-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead MSOP (RM-8) · 9 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | NULL | passive | None |
| 2 | -IN | input | None |
| 3 | +IN | input | None |
| 4 | V- | power in | None |
| 5 | NULL | passive | None |
| 6 | NC | no connect | None |
| 7 | NC | no connect | None |
| 8 | OUT | output | None |
| V+ | V+ | power in | None |
절대 최대 정격
| Supply Voltage | 18V | ± |
| Input Voltage | 18V | ±V supply |
| Input Current | 5mA | ± |
| Differential Input Voltage | 0.7V | ± |
권장 동작 조건
| Operating Temperature Range | -40 to 125°C |
열 특성
- unit
- °C/W
- theta ja
- 142
- theta jc
- 45
오더링 코드
- ARMZ
- 8-Lead Mini Small Outline Package [MSOP]
- ARZ
- 8-Lead Standard Small Outline Package [SOIC_N]
유사 부품
