주요 스펙 요약(21)
- Common Mode Rejection Ratio Cmrr보강
- 87dB
- Dual Supply
- -13V~-2.5V;2.5V~13V
- Gain Bandwidth Product검증
- 5MHz
- Ib Input Bias Current
- 1pA
- Input Offset Current Ios
- 0.5pA
- Input Offset Voltage Drift Vos Tc
- 2.5uV/℃
- Vos Input Offset Voltage보강
- 0.5mV
- Maximum Power Supply Range Vdd Vss
- 26V
- Noise Density E N
- 17.5nV/√Hz@1kHz
- Number Of Channels검증
- 1
- Operating Temperature
- -40℃~+85℃
- Output Current검증
- 10mA
- Quiescent Current
- 630uA
- Rail To Rail
- Rail-to-Rail Output
- Single Supply
- 5 to 26V
- Slew Rate검증
- 5V/us
- Input Bias Current보강
- 1pA
- Max Supply Voltage보강
- 27V
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C

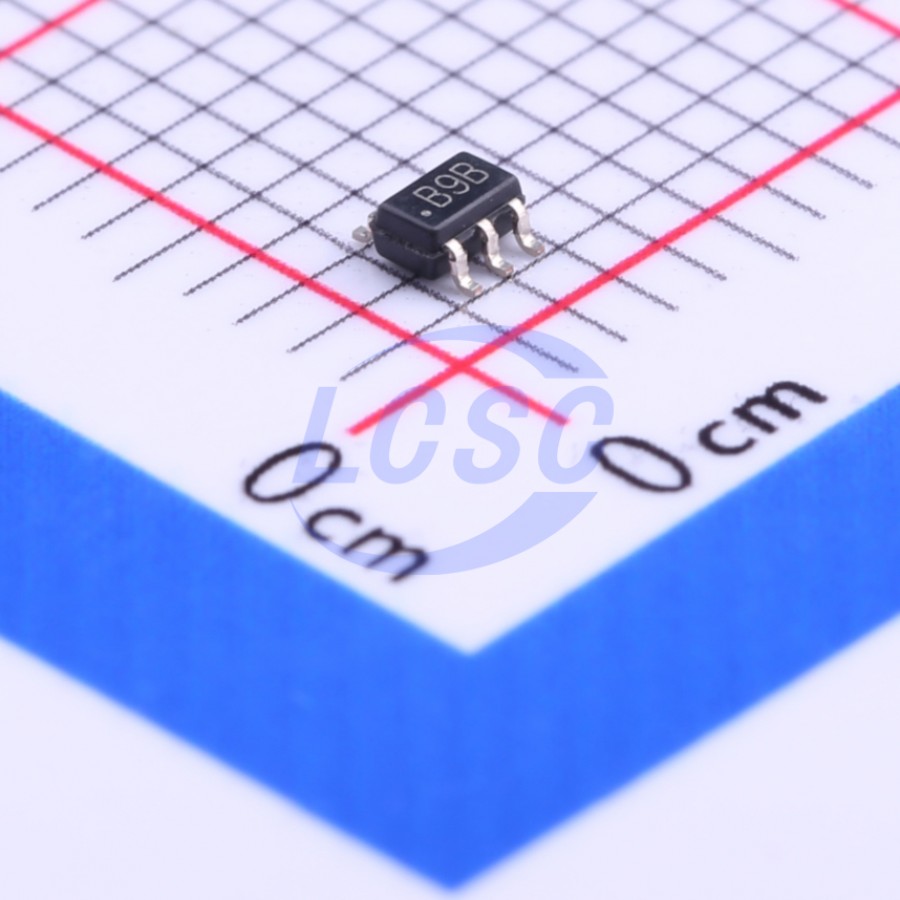

- package
- SC-70-5
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 5-Lead SC70 · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | +IN | input | None |
| 2 | OUT A | output | None |
| 3 | V- | power in | None |
| 4 | -IN | input | None |
| 5 | V+ | power in | None |
절대 최대 정격
| Supply Voltage | 27V | |
| Input Voltage | V | VS– to VS+ |
| Differential Input Voltage | V |
권장 동작 조건
| Single-supply operation | 5V | |
| Single-supply operation | 26V | |
| Dual-supply operation | 2.5V | ± |
| Dual-supply operation | 13V | ± |
열 특성
- unit
- °C/W
- theta ja
- 376
- theta jc
- 126
오더링 코드
- REEL7
- Tape and reel
