주요 스펙 요약(19)
- Common Mode Rejection Ratio Cmrr
- 100dB
- Gain Bandwidth Product검증
- 24MHz
- Ib Input Bias Current
- 1pA
- Input Bias Current보강
- 1pA
- Input Offset Current Ios
- 0.5pA
- Input Offset Voltage Drift Vos Tc
- 7uV/℃
- Vos Input Offset Voltage보강
- 65μV
- Noise Density E N
- 10nV/√Hz@1kHz
- Number Of Channels
- Four channels
- Operating Temperature
- -40℃~+125℃
- Output Current검증
- 150mA

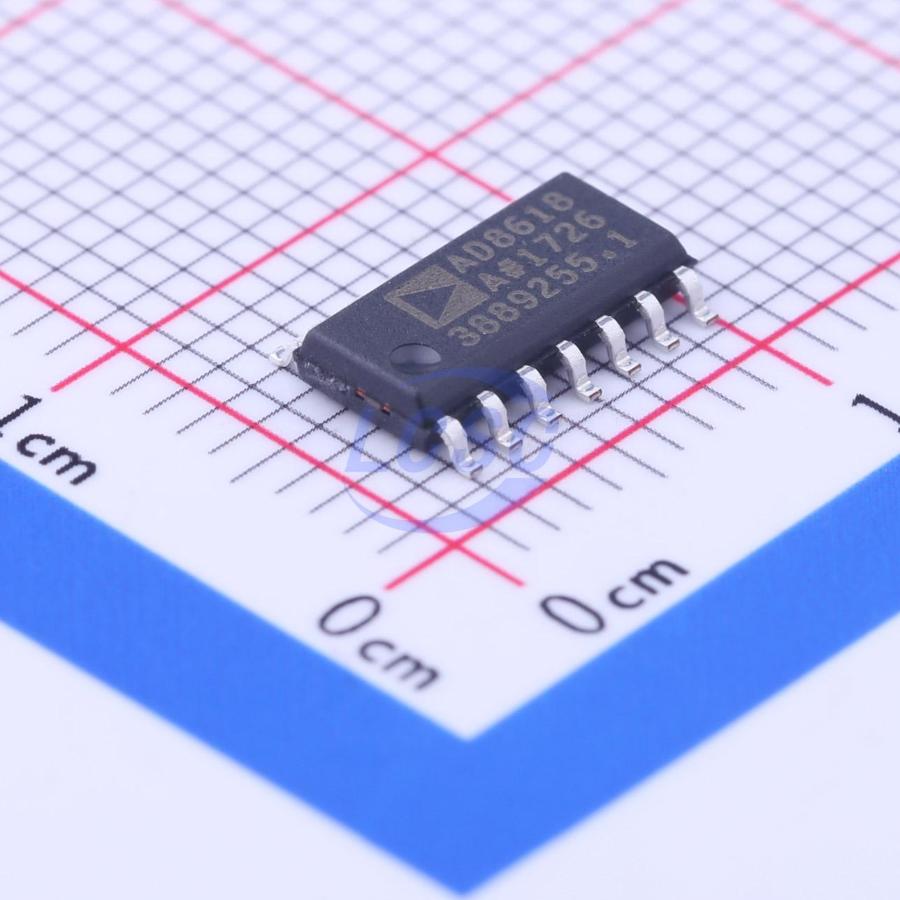

- package
- SOIC-14
- Quiescent Current
- 2mA
- Rail To Rail
- Rail-to-Rail Input, Rail-to-Rail Output
- Single Supply
- 2.7 to 5V
- Slew Rate검증
- 12V/us
- Max Supply Voltage보강
- 6V
- Operating Temperature Max보강
- 125°C
- Operating Temperature Min보강
- -40°C
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 14-Lead SOIC (R-14) · 14 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | OUT A | output | None |
| 2 | –IN A | input | None |
| 3 | +IN A | input | None |
| 4 | V+ | power in | None |
| 5 | V– | power in | None |
| 6 | +IN C | input | None |
| 7 | –IN C | input | None |
| 8 | OUT C | output | None |
| 9 | OUT B | output | None |
| 10 | –IN B | input | None |
| 11 | +IN B | input | None |
| 12 | +IN D | input | None |
| 13 | –IN D | input | None |
| 14 | OUT D | output | None |
절대 최대 정격
| Supply Voltage | 6V | |
| Input Voltage (GND to VS) | 6V | |
| Differential Input Voltage | 6V | |
| Storage Temperature Range | -65 to +150°C | |
| Junction Temperature | 150°C |
권장 동작 조건
| Supply Voltage | 2.7 to 5V | |
| Operating Temperature Range | -40 to +125°C |
열 특성
- theta ja
- 120
- theta jc
- 36
