주요 스펙 요약(25)
- Common Mode Rejection Ratio Cmrr
- 100dB
- features
- -
- Gain Bandwidth Product검증
- 8MHz
- Ib Input Bias Current
- 300nA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- 50nA
- Input Offset Voltage Drift Vos Tc
- 2uV/℃
- Maximum Power Supply Range Vdd Vss
- 12V
- Number Of Channels검토
- 1데이터시트: 2 (p.1)
- Operating Temperature
- -40℃~+125℃
- Output Current검증
- 25mA
- Quiescent Current
- 600uA
- Rail To Rail
- Rail-to-Rail Output
- Single Supply
- 2.7 to 12V
- Slew Rate검증
- 2.9V/us
- Vos Input Offset Voltage
- 1mV
- Common Mode Rejection Ratio보강
- 100dB
- Dual Supply
- -
- Input Bias Current보강
- 300
- Input Offset Voltage Vos보강
- 1000μV
- Max Supply Voltage보강
- 12V
- Noise Density E N
- 10nV/√Hz@1kHz
- Operating Temperature Max보강
- 125°C
- Operating Temperature Min보강
- -40°C

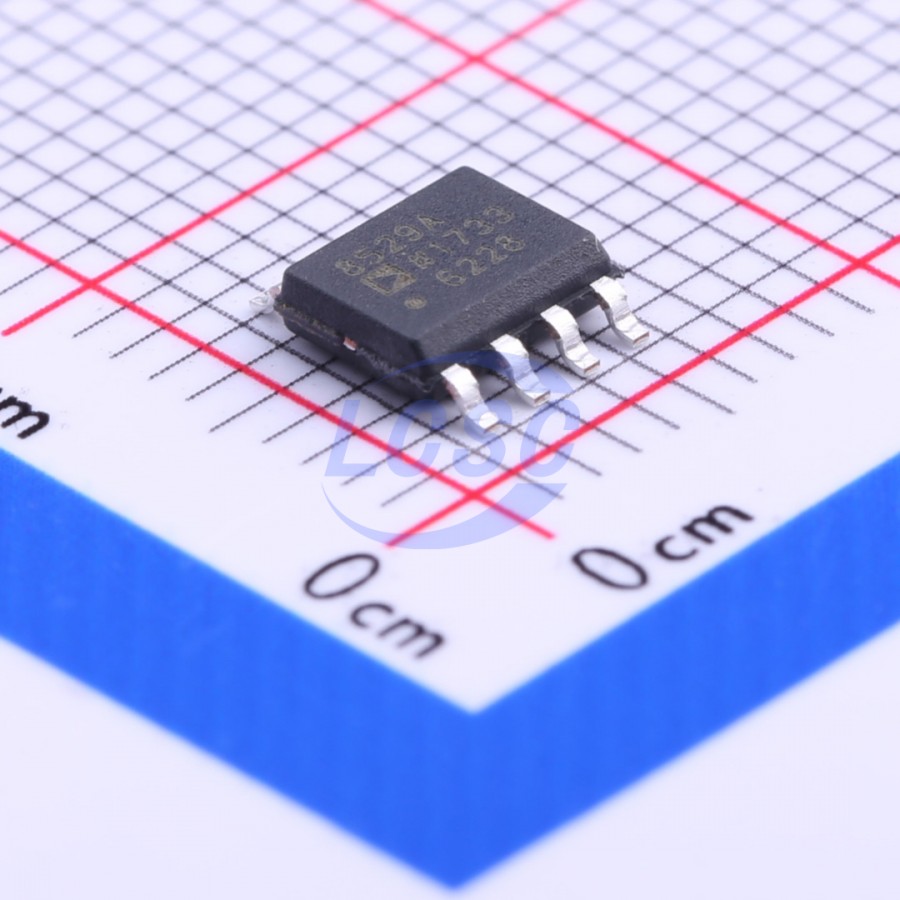

- package
- SOIC-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead SOIC and MSOP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | –IN A | input | Inverting input A |
| 2 | +IN A | input | Non-inverting input A |
| 3 | V– | power in | Negative supply |
| 4 | V+ | power in | Positive supply |
| 5 | –IN B | input | Inverting input B |
| 6 | +IN B | input | Non-inverting input B |
| 7 | OUT B | output | Output B |
| 8 | OUT A | output | Output A |
절대 최대 정격
| Supply Voltage | 6V | ± |
| Input Voltage | 6V | ± |
| Differential Input Voltage | 0.6V | ± |
| Storage Temperature Range | -65 to +150°C | |
| Operating Temperature Range | -40 to +125°C | |
| Junction Temperature Range | -65 to +150°C | |
| Lead Temperature Range | 300°C | 60 sec |
권장 동작 조건
| Supply Voltage | 2.7 to 12V |
열 특성
- theta ja
- 158
- theta jc
- 43
오더링 코드
- Z
- RoHS compliant part
