주요 스펙 요약(20)
- Common Mode Rejection Ratio Cmrr
- 90dB
- Dual Supply
- -5V~-1.5V;1.5V~5V
- Gain Bandwidth Product
- 150MHz
- Input Offset Voltage Drift Vos Tc
- 2.5uV/℃
- Vos Input Offset Voltage보강
- 500μV
- Maximum Power Supply Range Vdd Vss
- 10V
- Noise Density E N
- 10nV/√Hz@1kHz
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+85℃
- Output Current
- 110mA
- Output Type
- Differential
- Quiescent Current
- 3mA
- Rail To Rail
- Rail-to-Rail Output
- Settling Time
- 45ns
- Single Supply
- 3 to 10V
- Slew Rate검증
- 50V/us
- Max Supply Voltage보강
- 11V
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C

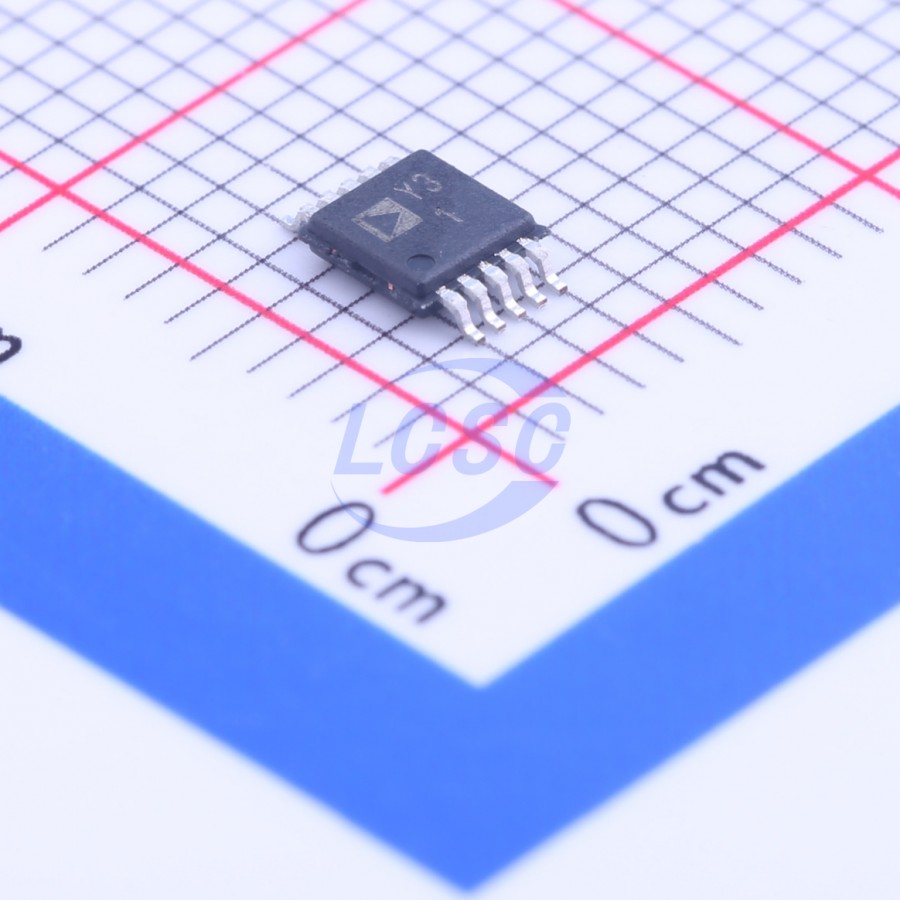

- package
- MSOP-10
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · MSOP · 10 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | -IN 0.4x | input | None |
| 2 | +IN 0.8x | input | None |
| 3 | VOCM | other | None |
| 4 | +OUT | output | None |
| 5 | +IN 0.4x | input | None |
| 6 | -IN 0.8x | input | None |
| 7 | -OUT | output | None |
| 8 | NC | no connect | None |
| 9 | -VS | power in | None |
| 10 | +VS | power in | None |
절대 최대 정격
| Supply Voltage | 11V | |
| Any input pin voltage max | +VS + 10.5V | |
| Any input pin voltage min | -VS - 16V | |
| Storage Temperature | -65 to +150°C |
권장 동작 조건
| Supply Voltage Range | 3 to 10V | Single Supply |
| Supply Voltage Range | ±1.5 to ±5V | Dual Supply |
| Operating Temperature | -40 to +85°C | Rated |
| Operating Temperature | -40 to +125°C | Working |
열 특성
- theta ja
- 214.0
등급 · 신뢰성
- esd cdm
- 1500
- esd hbm
- 2000
오더링 코드
- ARMZ
- MSOP package
