주요 스펙 요약(18)
- Common Mode Rejection Ratio보강
- 100dB
- Common Mode Rejection Ratio Cmrr
- 100dB
- Gain Bandwidth Product검증
- -
- Ib Input Bias Current
- 600pA
- Input Bias Current보강
- 0.6
- Input Offset Voltage Drift Vos Tc
- 800nV/℃
- Input Offset Voltage Vos보강
- 50µV
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+85℃
- Operating Temperature Min보강
- -40°C
- Output Current
- 18mA

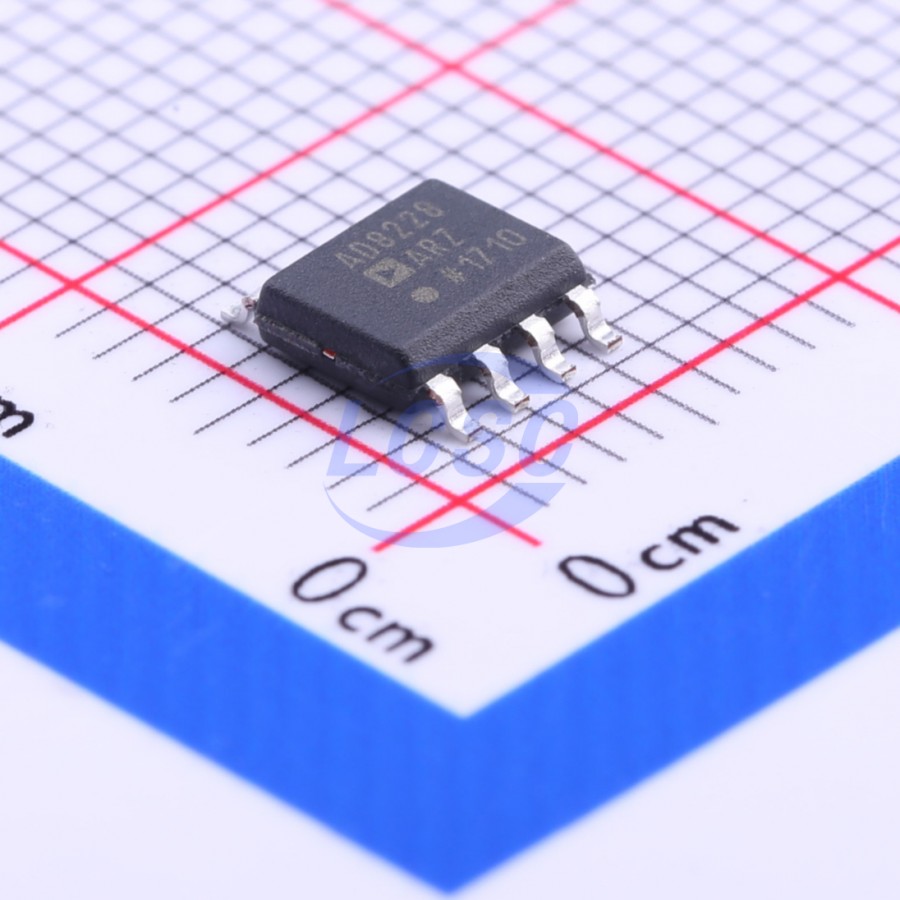

- package
- SOIC-8
- Quiescent Current
- 850uA
- Rail To Rail
- Rail-to-Rail Output
- Slew Rate검증
- 2V/us
- Vos Input Offset Voltage
- 50uV
- Max Supply Voltage보강
- 18V
- Operating Temperature Max보강
- 125°C
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-pin MSOP/SOIC · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | +IN | input | positive input |
| 2 | -IN | input | negative input |
| 3 | G1 | passive | gain setting |
| 4 | G2 | passive | gain setting |
| 5 | +VS | power in | positive supply |
| 6 | VOUT | output | output |
| 7 | REF | passive | reference |
| 8 | -VS | power in | negative supply |
절대 최대 정격
| Supply Voltage | 18V | ± |
| Input Voltage (Common Mode) | 18V | ±VS |
| Differential Input Voltage | 18V | ±VS |
| Storage Temperature Range | -65 to 150°C | |
| Operating Temperature Range | -40 to 125°C | |
| Maximum Junction Temperature | 140°C |
권장 동작 조건
| Supply Voltage Range | 2.3V | ± |
| Supply Voltage Range Max | 18V | ± |
열 특성
- unit
- °C/W
- theta ja
- 135 (MSOP), 121 (SOIC)
등급 · 신뢰성
- esd cdm
- 1 kV
- esd hbm
- 2 kV
