국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(12)
- 3d B Bandwidth
- 750MHz
- Data Rate보강
- 750MHz
- Number Of Channels
- -
- Number Of Drivers보강
- 1
- Number Of Receivers보강
- 1
- Operating Supply Voltage보강
- 5V
- Operating Temperature
- -40℃~+85℃

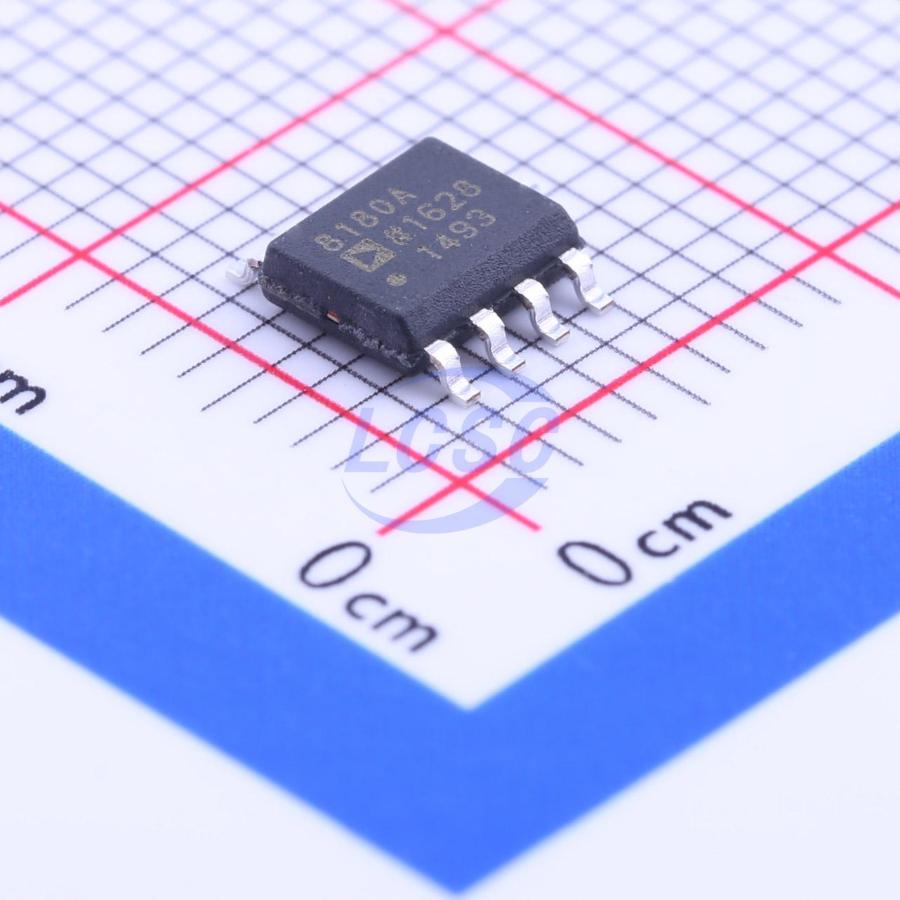

- package
- SOIC-8
- Pin Count보강
- 8
- Supply Current보강
- 3.8mA
- Switch Circuit
- 2:1
- Voltage Supply
- -5 to 5V
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead SOIC · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | IN0 | input | None |
| 2 | IN1 | input | None |
| 3 | SELECT | input | None |
| 4 | ENABLE | input | None |
| 5 | -VS | power in | None |
| 6 | GND | power in | None |
| 7 | +VS | power in | None |
| 8 | OUT | output | None |
절대 최대 정격
| Supply Voltage | 12.6V | |
| Internal Power Dissipation (AD8180 8-Lead SOIC) | 0.9W | |
| Input Voltage | ±VSV | |
| Storage Temperature Range | -65 to +125°C |
권장 동작 조건
| Operating Temperature Range | -40 to +85°C |
열 특성
- theta ja
- 155
오더링 코드
- AN
- 8-Lead Plastic DIP
- AR
- 8-Lead SOIC
- AR-REEL
- 13" Reel SOIC
- AR-REEL7
- 7" Reel SOIC
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
