주요 스펙 요약(22)
- Common Mode Rejection Ratio Cmrr
- 78dB
- features
- -
- Gain Bandwidth Product검증
- 50MHz
- Ib Input Bias Current
- 3.3uA
- Input Offset Current Drift Ios Tc
- 300pA/℃
- Input Offset Current Ios
- 200nA
- Input Offset Voltage Drift Vos Tc
- 3uV/℃
- Vos Input Offset Voltage
- 500uV
- Maximum Power Supply Range Vdd Vss
- 36V
- Number Of Channels검증
- 1
- Operating Temperature
- -40℃~+85℃
- Output Current검증
- 50mA
- Quiescent Current
- 7.5mA
- Rail To Rail
- -
- Single Supply
- 5 to 36V
- Slew Rate검증
- 350V/us
- Dual Supply
- -15V~-5V;5V~15V
- Max Supply Voltage보강
- 18V
- Noise Density E N
- 15nV/√Hz@10kHz
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C

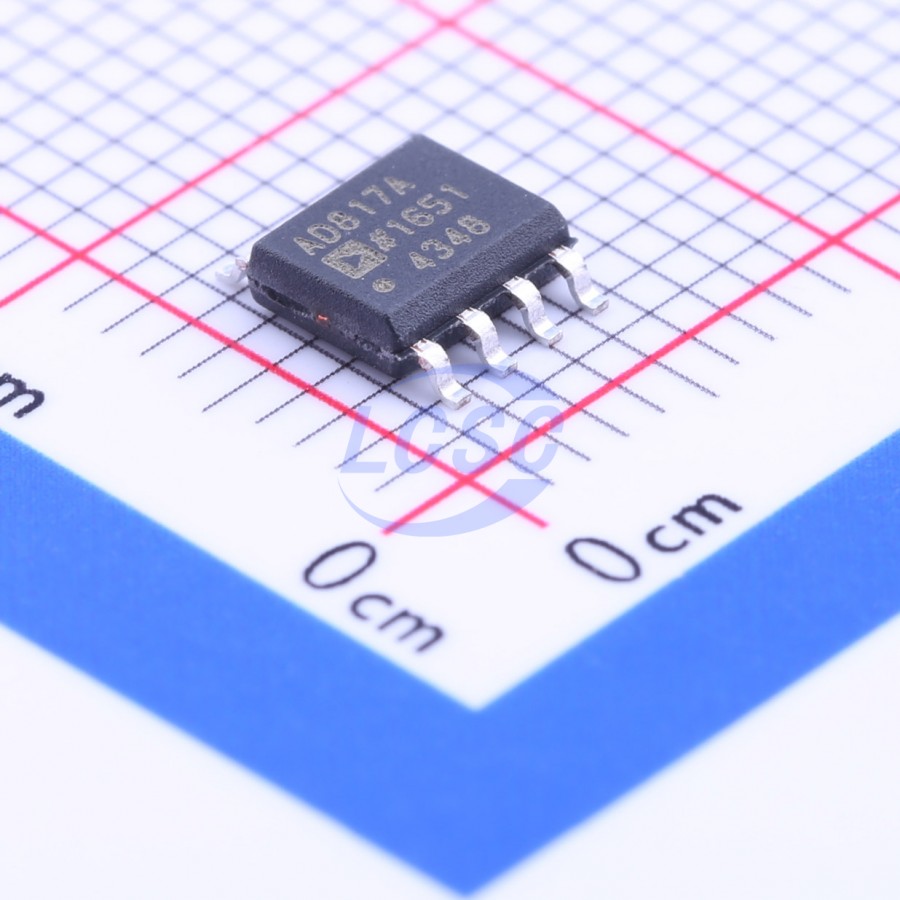

- package
- SOIC-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Pin SOIC (R) · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | -IN | input | Inverting Input |
| 2 | +IN | input | Non-inverting Input |
| 3 | OUTPUT | output | Output |
| 4 | +VS | power in | Positive Supply |
| 5 | NC | no connect | No Connect |
| 6 | NC | no connect | No Connect |
| 7 | -VS | power in | Negative Supply |
| 8 | NULL | no connect | Not specified |
절대 최대 정격
| Supply Voltage | 18V | ± |
| Differential Input Voltage | 6V | ± |
| Input Voltage (Common Mode) | VSV | ± |
| Storage Temperature Range | -65 to +125°C |
권장 동작 조건
| Dual Supply Operating Range | 2.5 to 18V | ± |
| Single Supply Operating Range | 5 to 36V | + |
| Quiescent Current | 7.5mA | ±5 V |
열 특성
- theta ja
- 160
오더링 코드
- AR
- 8-Pin Plastic SOIC, -40°C to +85°C
- AN
- 8-Pin Plastic DIP, -40°C to +85°C
