주요 스펙 요약(22)
- Common Mode Rejection Ratio Cmrr
- 105dB
- features
- -
- Gain Bandwidth Product검증
- 3.8GHz
- Ib Input Bias Current
- 6uA
- Input Offset Current Drift Ios Tc
- 2.4nA/℃
- Input Offset Current Ios
- 60nA
- Input Offset Voltage Drift Vos Tc
- 2.3uV/℃
- Vos Input Offset Voltage보강
- 0.1mV
- Maximum Power Supply Range Vdd Vss
- 12V
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+125℃
- Output Current
- 178mA
- Quiescent Current
- 15mA
- Rail To Rail
- -
- Single Supply
- 5 to 12V
- Slew Rate
- 470V/us
- Dual Supply
- -6V~-5V;5V~6V
- Max Supply Voltage보강
- 12.6V
- Noise Density E N
- 950pV/√Hz@100kHz
- Operating Temperature Max보강
- 125°C
- Operating Temperature Min보강
- -40°C

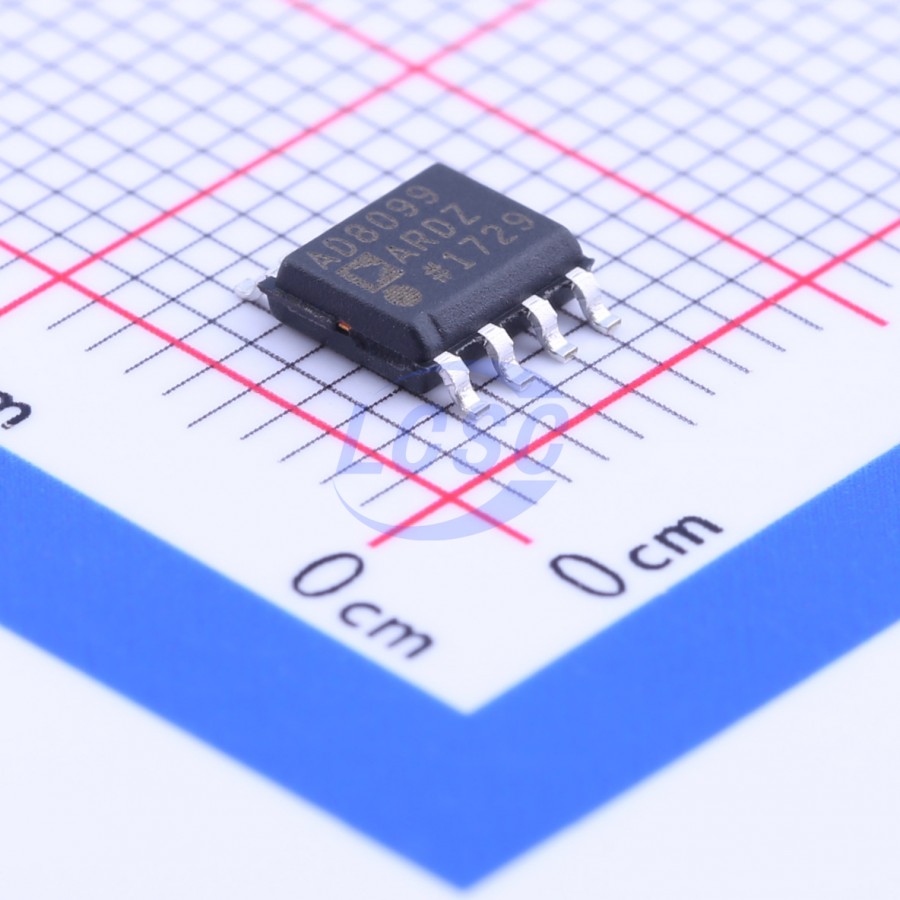

- package
- SOIC-8-EP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead SOIC-EP (RD-8-1) · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | FEEDBACK | output | secondary output for feedback |
| 2 | -IN | input | inverting input |
| 3 | +IN | input | noninverting input |
| 4 | -VS | power in | negative supply |
| 5 | DISABLE | input | three-state input pin |
| 6 | CC | passive | external compensation pin |
| 7 | VOUT | output | primary output |
| 8 | +VS | power in | positive supply |
절대 최대 정격
| Supply Voltage | 12.6V | |
| Differential Input Voltage | 1.8V | ± |
| Differential Input Current | 10mA | ± |
| Junction Temperature | 150°C |
권장 동작 조건
| Operating Temperature Range | -40 to 125°C | |
| Supply Voltage Range | 5 to 12V |
열 특성
- unit
- °C/W
- theta ja
- 70
오더링 코드
- -REEL7
- 1,000 quantity
