주요 스펙 요약(21)
- Common Mode Rejection Ratio Cmrr
- 70dB
- Dual Supply
- -6 to 6V
- Gain Bandwidth Product검증
- 80MHz
- Ib Input Bias Current
- 450nA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- 250nA
- Input Offset Voltage Drift Vos Tc
- 1.6uV/℃
- Vos Input Offset Voltage보강
- 1.5mV
- Maximum Power Supply Range Vdd Vss
- 12V
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+85℃
- Output Current검증
- 15mA
- Quiescent Current
- 800uA
- Rail To Rail
- Rail-to-Rail Input, Rail-to-Rail Output
- Single Supply
- 2.7 to 12V
- Slew Rate검증
- 32V/us
- Max Supply Voltage보강
- 12.6V
- Noise Density E N
- 15nV/√Hz@1kHz
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C

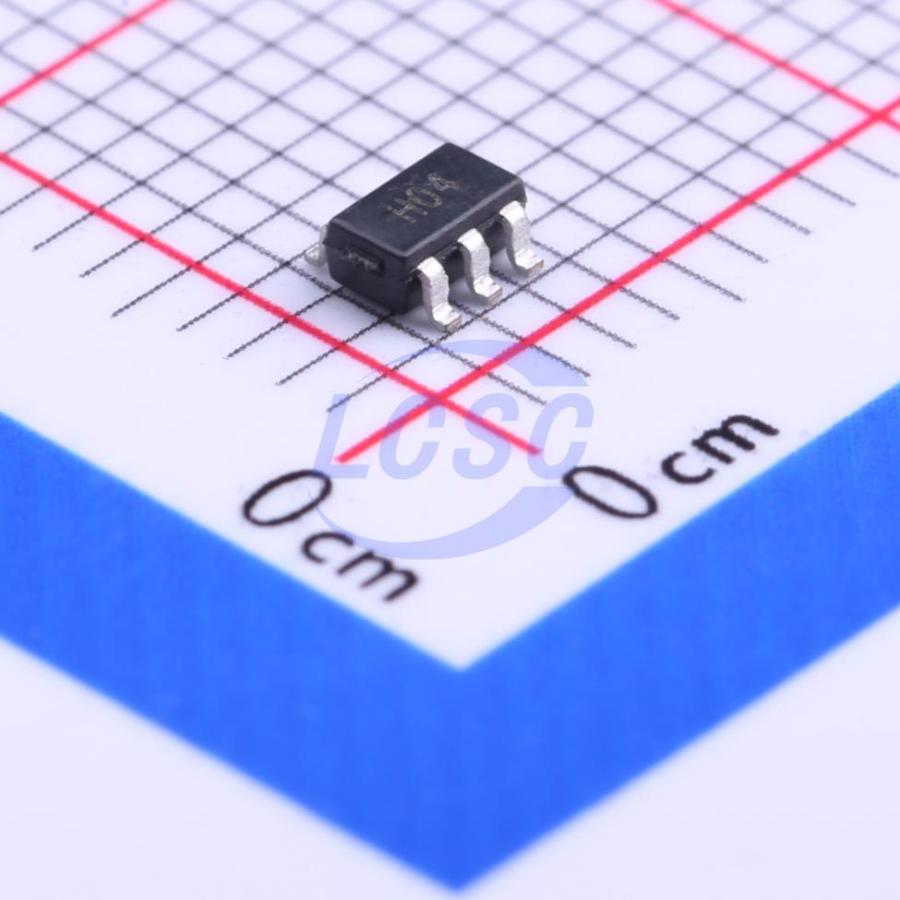

- package
- SOT-23-5
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 5-Lead SOT-23 (RJ-5) · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | None |
| 2 | +VS | power in | None |
| 3 | +IN | input | None |
| 4 | -IN | input | None |
| 5 | -VS | power in | None |
절대 최대 정격
| Supply Voltage | 12.6V | |
| Input Voltage (Common Mode) | ±VS ± 0.5V | |
| Differential Input Voltage | 3.4V |
권장 동작 조건
| Supply Voltage Range | 2.7 to 12V | |
| Temperature Range | -40 to 85°C |
열 특성
- theta ja
- 240
오더링 코드
- REEL7
- 7" Tape and Reel
