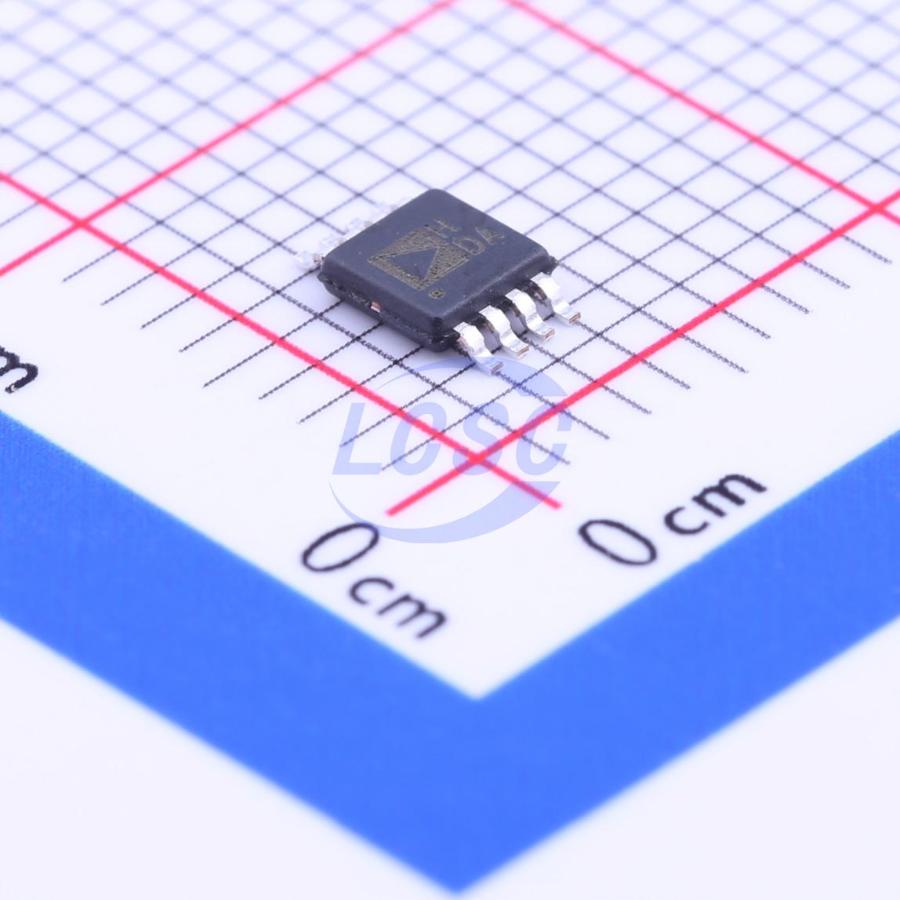

주요 스펙 요약(20)
- Common Mode Rejection Ratio Cmrr
- 98dB
- Dual Supply
- -13 to 13V
- Gain Bandwidth Product검증
- 130MHz
- Ib Input Bias Current
- 2.5uA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- 120nA
- Input Offset Voltage Drift Vos Tc
- -
- Vos Input Offset Voltage보강
- 1.5mV
- Maximum Power Supply Range Vdd Vss
- 26V
- Number Of Channels검증
- 2
- Operating Temperature
- -40℃~+85℃
- Output Current
- 100mA
- Quiescent Current
- 4mA
- Rail To Rail
- -
- Single Supply
- -
- Slew Rate검증
- 50V/us
- Noise Density E N
- 2.5nV/√Hz@100kHz
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C
- package
- MSOP-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · MSOP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | +IN1 | input | +IN1 |
| 2 | -IN1 | input | -IN1 |
| 3 | +VOUT1 | output | +VOUT1 |
| 4 | -VOUT1 | output | -VOUT1 |
| 5 | +VS | power in | +VS |
| 6 | -VS | power in | -VS |
| 7 | +IN2 | input | +IN2 |
| 8 | -IN2 | input | -IN2 |
절대 최대 정격
| Supply Voltage | 26.4V | +VS to -VS |
| Input Voltage (Common Mode) | ±VSV | |
| Differential Input Voltage | 0.8V | ± |
권장 동작 조건
| Supply Voltage | 5V | +5 V |
| Supply Voltage | 12V | ±2.5 V to ±12 V |
열 특성
- theta ja
- 200
오더링 코드
- ARMZ
- 8-Lead MSOP, RoHS Compliant
