주요 스펙 요약(21)
- Common Mode Rejection Ratio Cmrr
- 63dB
- Dual Supply
- -6V~-2.2V;2.2V~6V
- Gain Bandwidth Product검증
- -
- Ib Input Bias Current
- 45uA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- -
- Input Offset Voltage Drift Vos Tc
- -
- Vos Input Offset Voltage
- 2mV
- Maximum Power Supply Range Vdd Vss
- 12V
- Number Of Channels
- 2
- Operating Temperature
- -40℃~+85℃
- Output Current검토
- 270mA데이터시트: 100 (p.1)
- Quiescent Current
- 7mA
- Rail To Rail
- -
- Single Supply
- 5 to 12V
- Slew Rate검증
- 1.6V/ns
- Max Supply Voltage보강
- 13.2V
- Noise Density E N
- 1.9nV/√Hz@10kHz
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C

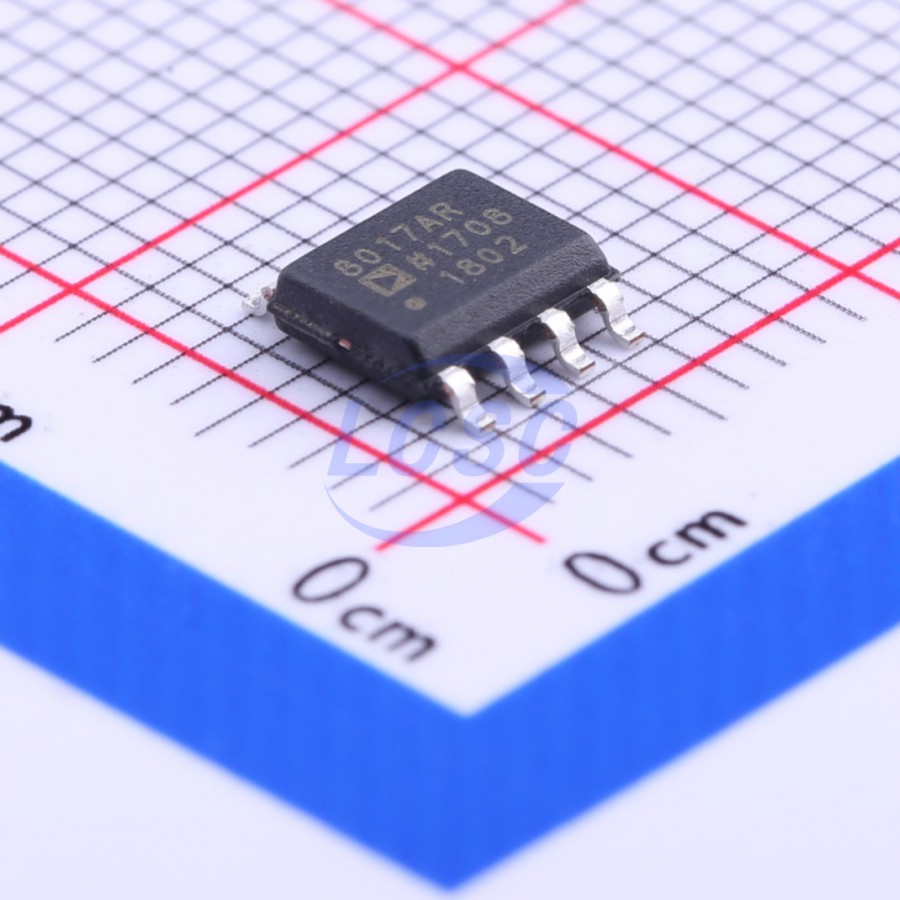

- package
- SOIC-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SO-8 · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | +IN1 | input | None |
| 2 | -IN1 | input | None |
| 3 | OUT1 | output | None |
| 4 | -VS | power in | None |
| 5 | +VS | power in | None |
| 6 | +IN2 | input | None |
| 7 | -IN2 | input | None |
| 8 | OUT2 | output | None |
절대 최대 정격
| Supply Voltage | 13.2V | |
| Internal Power Dissipation (Small Package) | 1.3W | |
| Common Mode Input Voltage | ±VS | |
| Differential Input Voltage | 2.5V | |
| Storage Temperature | -65 to 125°C | |
| Operating Temperature | -40 to 85°C |
권장 동작 조건
| Supply Voltage | 5 to 12V | |
| Quiescent Current | 7mA | per amplifier |
열 특성
- theta ja
- 95.0
오더링 코드
- AR
- 8-pin SOIC
- AR-REEL
- 8-pin SOIC, Tape and Reel 13"
- AR-REEL7
- 8-pin SOIC, Tape and Reel 7"
