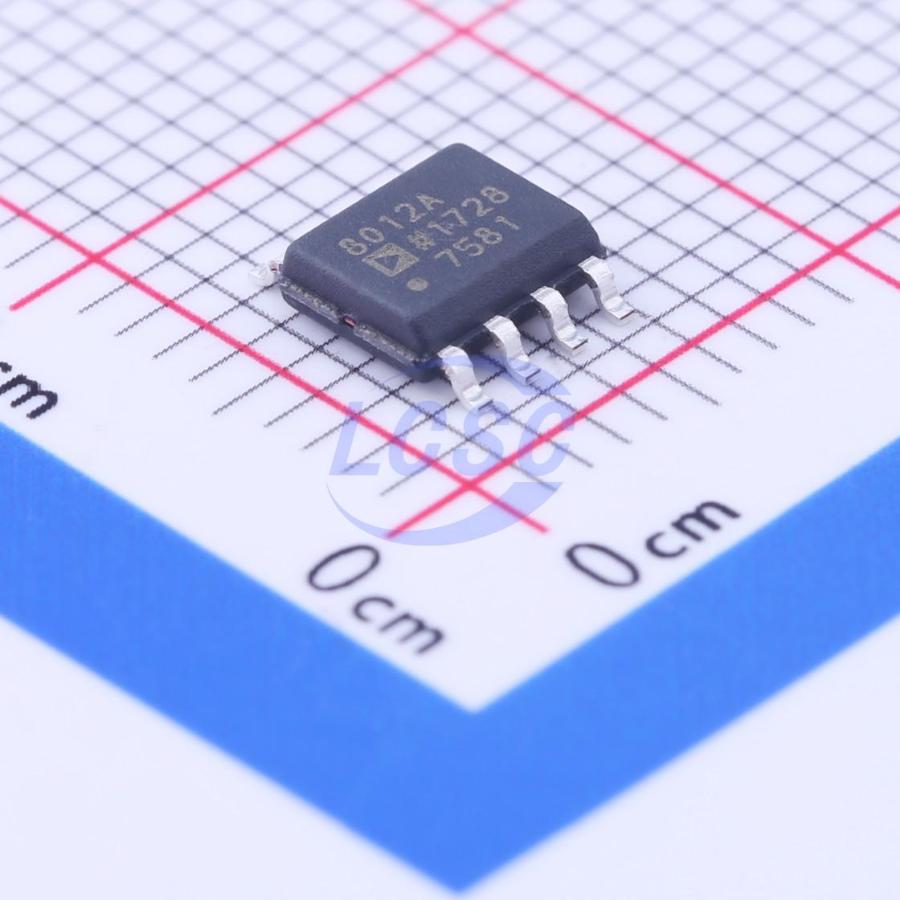

주요 스펙 요약(21)
- Common Mode Rejection Ratio Cmrr
- 60dB
- features
- -
- Gain Bandwidth Product검증
- 350MHz
- Ib Input Bias Current
- 12uA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- 12uA
- Input Offset Voltage Drift Vos Tc
- -
- Vos Input Offset Voltage보강
- 1.5mV
- Maximum Power Supply Range Vdd Vss
- 12V
- Number Of Channels
- 2
- Operating Temperature
- -40℃~+85℃
- Output Current검증
- 125mA
- Quiescent Current
- 1.7mA
- Rail To Rail
- -
- Single Supply
- 3 to 12V
- Slew Rate검증
- 2.25V/ns
- Dual Supply
- -6V~-1.5V;1.5V~6V
- Noise Density E N
- 2.5nV/√Hz@10kHz
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C
- package
- SOP-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead SOIC · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | +IN1 | input | Noninverting input for amplifier 1 |
| 2 | -IN1 | input | Inverting input for amplifier 1 |
| 3 | OUT1 | output | Output for amplifier 1 |
| 4 | -VS | power in | Negative supply |
| 5 | +VS | power in | Positive supply |
| 6 | +IN2 | input | Noninverting input for amplifier 2 |
| 7 | -IN2 | input | Inverting input for amplifier 2 |
| 8 | OUT2 | output | Output for amplifier 2 |
절대 최대 정격
| Supply Voltage | 12.6V | |
| Differential Input Voltage | 2.5V | ± |
권장 동작 조건
| Supply Current | 1.7mA/Amplifier |
열 특성
- theta ja
- 155
오더링 코드
- REEL7
- 7” Tape and Reel
