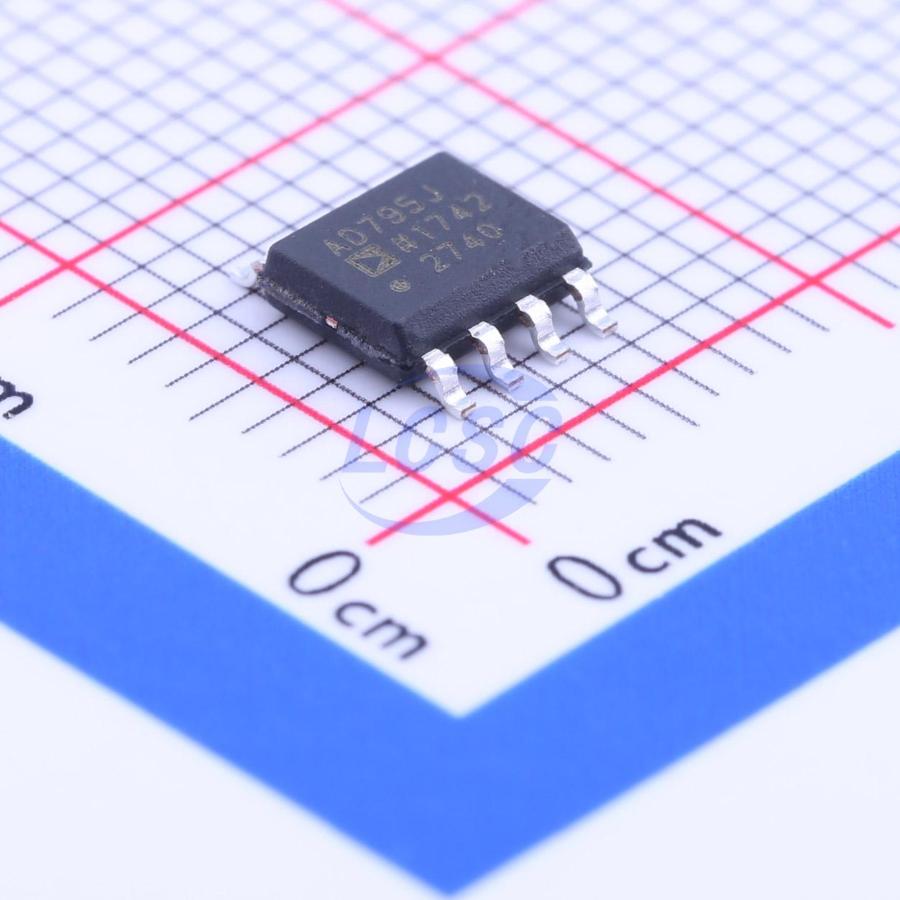

주요 스펙 요약(19)
- Common Mode Rejection Ratio Cmrr
- 110dB
- Dual Supply
- -18V~-4V;4V~18V
- Gain Bandwidth Product
- 1.6MHz
- Ib Input Bias Current
- 2pA
- Input Offset Current Ios
- 0.1pA
- Input Offset Voltage Drift Vos Tc
- 10uV/℃
- Vos Input Offset Voltage보강
- 500uV
- Maximum Power Supply Range Vdd Vss
- 36V
- Noise Density E N
- 11nV/√Hz@10kHz
- Number Of Channels
- 1
- Operating Temperature
- 0℃~+70℃
- Output Current
- 15mA
- package
- SOIC-8
- Quiescent Current
- 1.5mA
- Rail To Rail
- -
- Slew Rate
- 1V/us
- Input Bias Current보강
- 2pA
- Operating Temperature Max보강
- 70°C
- Operating Temperature Min보강
- 0°C
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead SOIC · 7 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | NC | no connect | None |
| 3 | +IN | input | None |
| 4 | -VS | power in | None |
| 5 | NC | no connect | None |
| 6 | NC | no connect | None |
| 7 | +VS | power in | None |
| 8 | OUTPUT | output | None |
절대 최대 정격
| Supply Voltage | 18V | ± |
| Internal Power Dissipation | 500mW | at TA = +25°C, SOIC Package |
| Input Current | 10mA | ± |
권장 동작 조건
| Operating Temperature Range | 0 to 70°C | AD795J |
열 특성
- unit
- °C/W
- theta ja
- 155
오더링 코드
- J
- Commercial temperature range 0°C to +70°C
- RZ
- RoHS compliant
