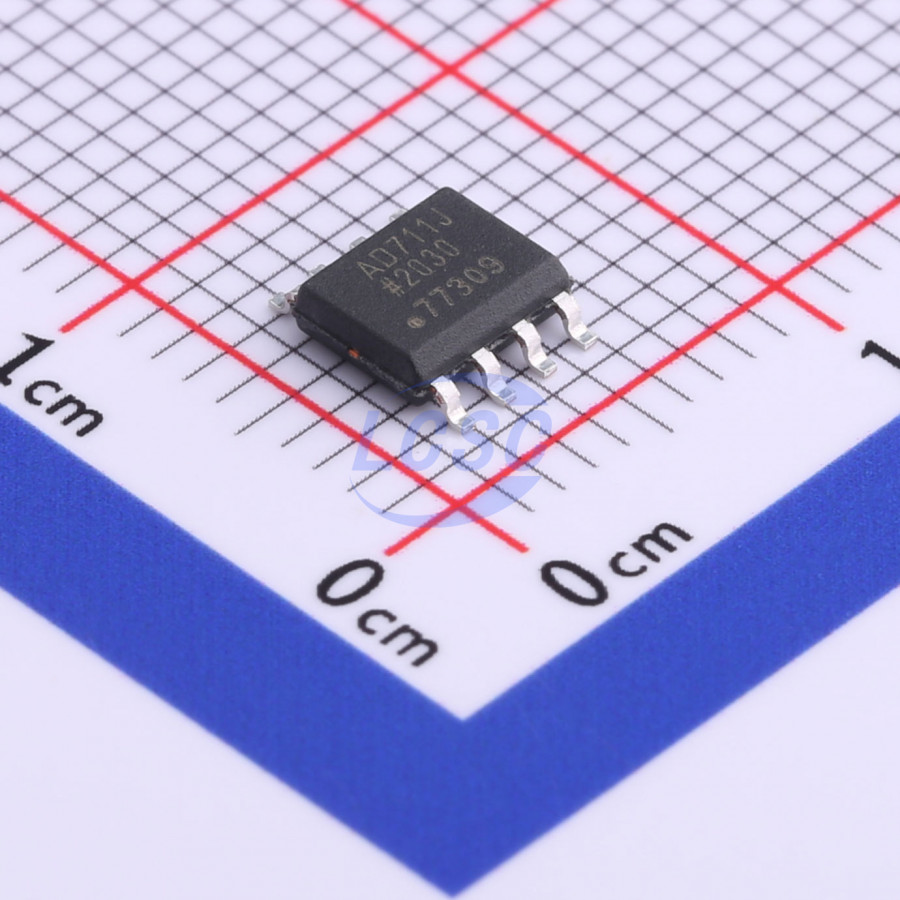

주요 스펙 요약(18)
- Common Mode Rejection Ratio Cmrr보강
- 88dB
- Dual Supply
- -15 to 15V
- features
- ESD protection
- Gain Bandwidth Product검증
- 3MHz
- Ib Input Bias Current
- 15pA
- Input Offset Current Ios
- 10pA
- Input Offset Voltage Drift Vos Tc
- 7uV/℃
- Vos Input Offset Voltage보강
- 2mV
- Max Supply Voltage보강
- 18V
- Noise Density E N
- 22nV/√Hz
- Number Of Channels
- 1
- Operating Temperature
- 0℃~+70℃
- Output Current
- 25mA
- package
- SOIC-8
- Quiescent Current
- 2.5mA
- Slew Rate검증
- 16V/us
- Operating Temperature Max보강
- 70°C
- Operating Temperature Min보강
- 0°C
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Pin Plastic SOIC · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | NONINVERTING INPUT | input | Noninverting input |
| 2 | OFFSET NULL | passive | Offset null |
| 3 | OFFSET NULL | passive | Offset null |
| 4 | –VS | power in | Negative supply |
| 5 | OUTPUT | output | Output |
| 6 | INVERTING INPUT | input | Inverting input |
| 7 | NC | no connect | No connect |
| 8 | +VS | power in | Positive supply |
절대 최대 정격
| Supply Voltage | 18V | ± |
| Internal Power Dissipation | 500mW | |
| Input Voltage | 18V | ± |
| Differential Input Voltage | +VS and -VS |
권장 동작 조건
| Operating Temperature Range (AD711J/K) | 0 to 70°C |
열 특성
- theta ja
- 160
- theta jc
- 43
오더링 코드
- REEL7
- 8-Pin Plastic SOIC, Tape and Reel
