주요 스펙 요약(20)
- Common Mode Rejection Ratio Cmrr
- 76dB
- Gain Bandwidth Product검증
- 1MHz
- Ib Input Bias Current
- 10pA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- 10pA
- Input Offset Voltage Drift Vos Tc
- 20uV/℃
- Vos Input Offset Voltage보강
- 2mV
- Maximum Power Supply Range Vdd Vss
- 36V
- Noise Density E N
- 30nV/√Hz@1kHz
- Number Of Channels
- 2
- Operating Temperature
- 0℃~+70℃
- Output Current
- 15mA
- Quiescent Current
- 400uA
- Rail To Rail
- -
- Single Supply
- -
- Slew Rate검증
- 1.8V/us
- Dual Supply
- -18V~-4.5V;4.5V~18V
- Operating Temperature Max보강
- 70°C
- Operating Temperature Min보강
- 0°C

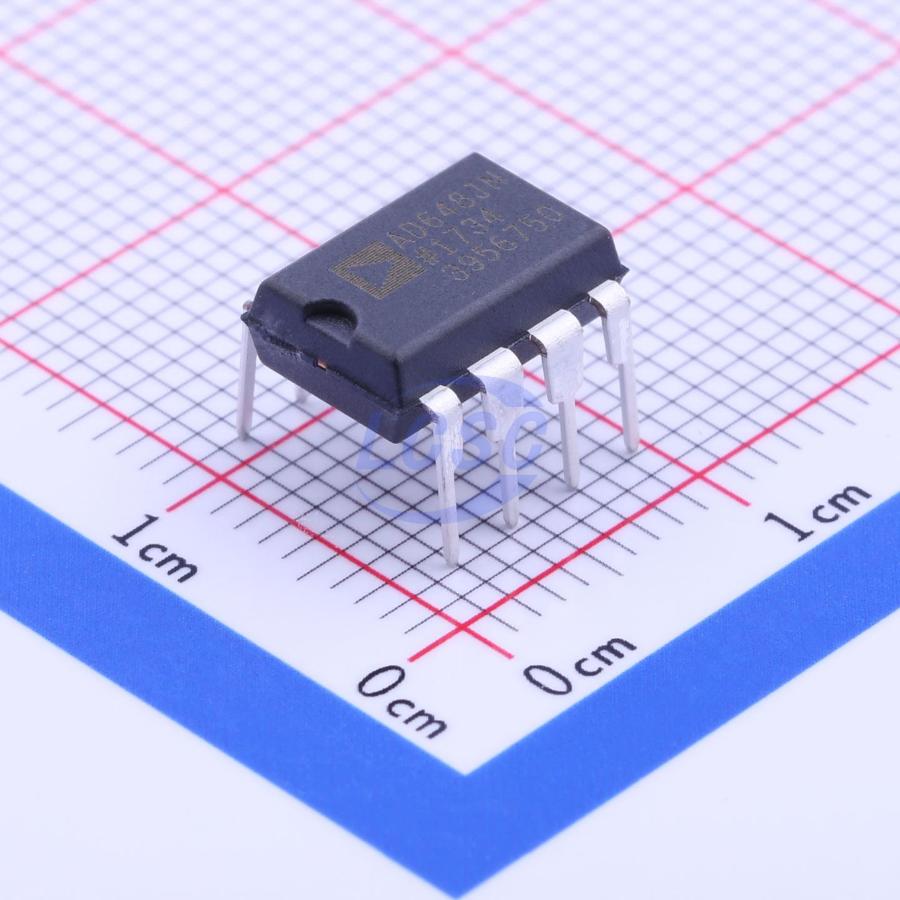

- package
- DIP-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)절대 최대 정격
| Supply Voltage | 18V | ± |
| Internal Power Dissipation | 500mW | |
| Input Voltage | 18V | ± |
| Differential Input Voltage | +VS and -VS | |
| Lead Temperature Range | 300°C | 60 sec |
권장 동작 조건
| Operating Temperature Range | 0 to 70°C | AD648J/K |
열 특성
- theta ja
- 165°C/Watt (Plastic)
- theta jc
- 22°C/Watt (CERDIP)
오더링 코드
- J
- Commercial temperature range 0°C to 70°C, max offset voltage < 2mV, drift < 20 µV/°C
- K
- Commercial temperature range 0°C to 70°C
- A
- Industrial temperature range –40°C to +85°C
- B
- Industrial temperature range –40°C to +85°C
- S
- Military temperature range –55°C to +125°C
- T
- Military temperature range –55°C to +125°C
