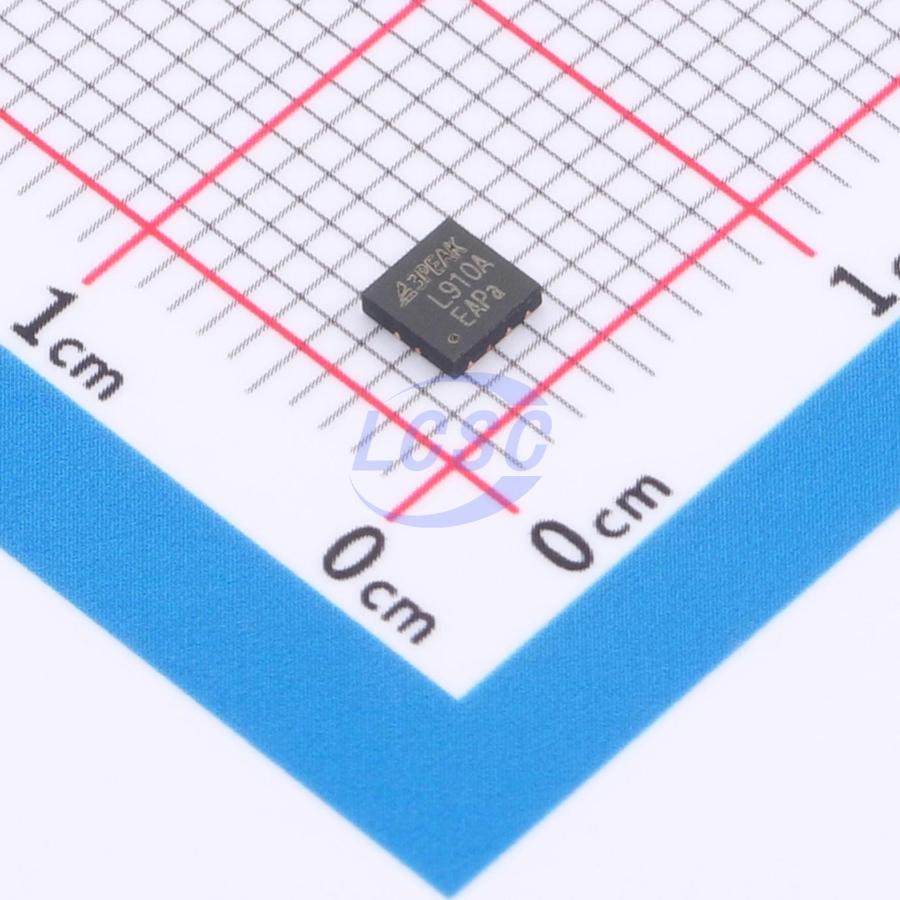

주요 스펙 요약(10)
- features
- Enable control;Adjustable soft-start;Input under-voltage protection;Over Current Protection;Short Circuit Protection;Thermal shutdown
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage검증
- 6.5V
- Output Configuration
- Positive
- Output Current검증
- 1A
- Output Type
- Adjustable
- Output Voltage
- 800 to 6V
- package
- DFN-8(3x3)
- Supply Current Iq
- 130uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · DFN-8 · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | OUT | output | Regulated output voltage pin |
| 2 | OUT | output | Regulated output voltage pin |
| 3 | FB | input | Output voltage feedback pin |
| 4 | GND | passive | Ground reference pin |
| 5 | EN | input | Regulator enable pin |
| 6 | NR/SS | input | Noise-reduction and soft-start pin |
| 7 | IN | power in | Input voltage pin |
| 8 | IN | power in | Input voltage pin |
절대 최대 정격
| IN, EN | 7V | |
| OUT | VIN + 0.3V | |
| FB, NR | 3.6V | |
| TJ | 150°C | |
| TSTG | 150°C |
권장 동작 조건
| IN | 2.2V | |
| IN | 6.5V | |
| EN | 0V | |
| EN | 6.5V | |
| OUT | 0.8V | |
| OUT | 6V | |
| OUT | 1A |
열 특성
- unit
- °C/W
- theta ja
- 69.3
- theta jc
- 8.16
등급 · 신뢰성
- esd cdm
- 1500
- esd hbm
- 4000
- esd cdm unit
- V
- esd hbm unit
- V
오더링 코드
- TPL910ADJA-DF6R
- Tape and Reel, 4,000
