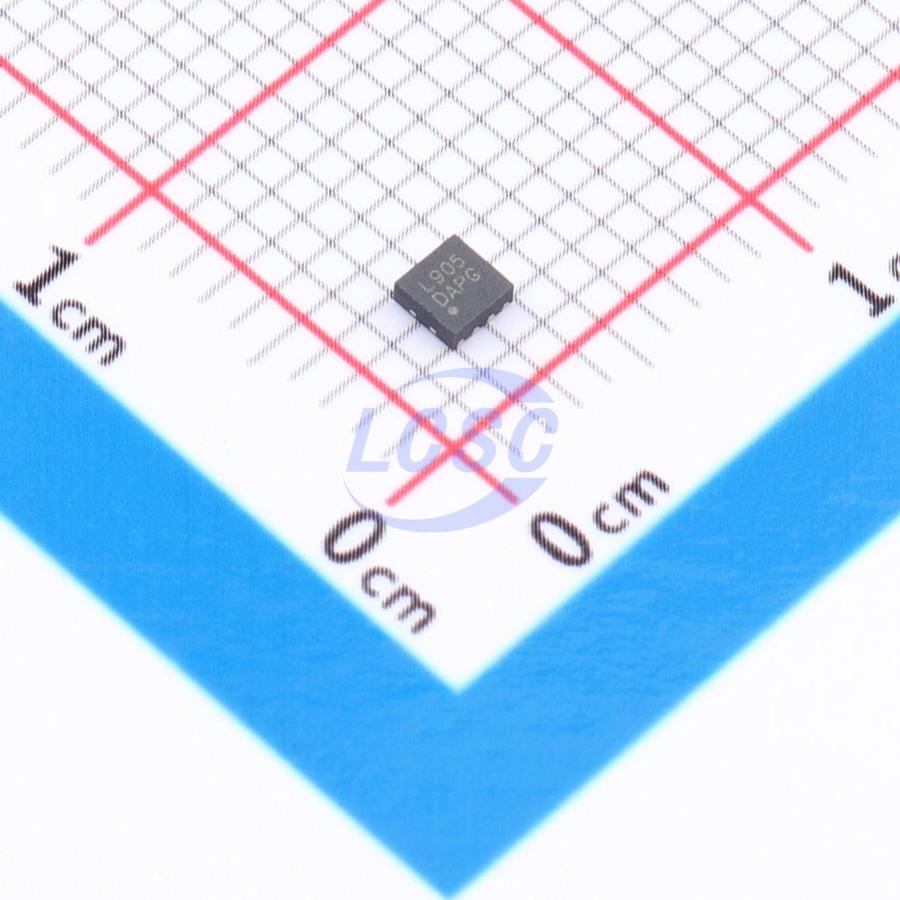

주요 스펙 요약(9)
- features
- Enable control;Noise bypass terminal;Operating status indication;Reverse-polarity current protection;Over Current Protection;Short Circuit Protection;Thermal shutdown
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage검증
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 500mA
- Output Type
- Adjustable
- Output Voltage
- 600 to 5.3V
- package
- DFN-8(2x2)
- Supply Current Iq
- 130uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 2×2 DFN-8 · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | IN | power in | Input voltage pin. |
| 2 | GND | power in | Ground reference pin. |
| 3 | EN | input | Regulator enable pin. |
| 4 | GS | other | Internal reference pin. MUST connect GS pin to PCB ground plane directly. |
| 5 | PG | output | Open-drain power-good output pin. |
| 6 | FB | input | Output voltage feedback pin. |
| 7 | BYP | input | Bypass input pin. |
| 8 | OUT | output | Regulated output voltage pin. |
절대 최대 정격
| EN, IN Voltage | 6V | |
| BYP, FB, GS, OUT, PG Voltage | 6V | |
| Junction Temperature | 150°C | |
| Storage Temperature | -65°C | |
| Storage Temperature Max | 150°C |
권장 동작 조건
| Input Voltage Range | 1.7V | |
| Input Voltage Max | 5.5V | |
| Output Voltage Range Min | 0V | |
| Output Voltage Range Max | 5.5V | |
| Junction Temperature Min | -40°C | |
| Junction Temperature Max | 125°C |
열 특성
- theta ja
- 120
- theta jc
- 20.3
등급 · 신뢰성
- esd cdm
- 1500
- esd hbm
- 6000
오더링 코드
- DF4R
- Tape and Reel, 3,000
