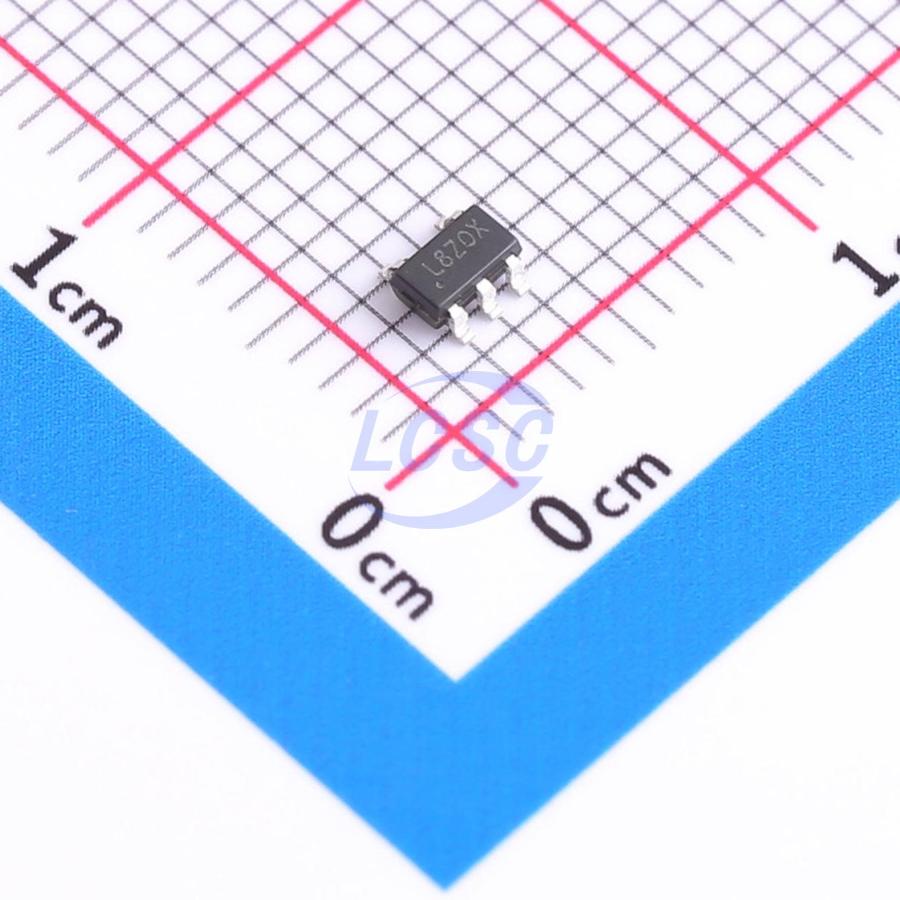

주요 스펙 요약(10)
- features
- Enable control;Reverse-polarity current protection;Thermal shutdown;Over Current Protection;Short Circuit Protection;Output discharge
- Number Of Outputs
- -
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage검증
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 300mA
- Output Type
- Fixed
- Output Voltage검증
- 3.3V
- package
- SOT-23-5
- Supply Current Iq
- 120uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOT23-5 · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | IN | power in | Input voltage pin. Bypass IN to GND with a 1 μF or greater capacitor. |
| 2 | GND | power in | Ground reference pin. Connect the GND pin to the PCB ground plane directly. |
| 3 | EN | input | Regulator enable pin. Drive EN high to turn on the regulator; drive EN low to turn off the regulator. |
| 4 | NC | no connect | No connection. |
| 5 | OUT | output | Regulated output voltage pin. Bypass OUT to GND with a 1 μF or greater capacitor. |
절대 최대 정격
| IN, EN Voltage | 6V | |
| OUT Voltage | 6V | |
| Junction Temperature | 150°C | |
| Storage Temperature | 150°C | -65 to 150 |
권장 동작 조건
| Input Voltage | 1.75V | min |
| Input Voltage | 5.5V | max |
| Output Voltage | 0V | min |
| Output Voltage | 5.5V | max |
| Junction Temperature | 125°C | max |
열 특성
- unit
- °C/W
- theta ja
- 280
- theta jc
- 62
등급 · 신뢰성
- esd cdm
- 1500
- esd hbm
- 6000
오더링 코드
- S5TR
- SOT23-5, Tape and Reel
