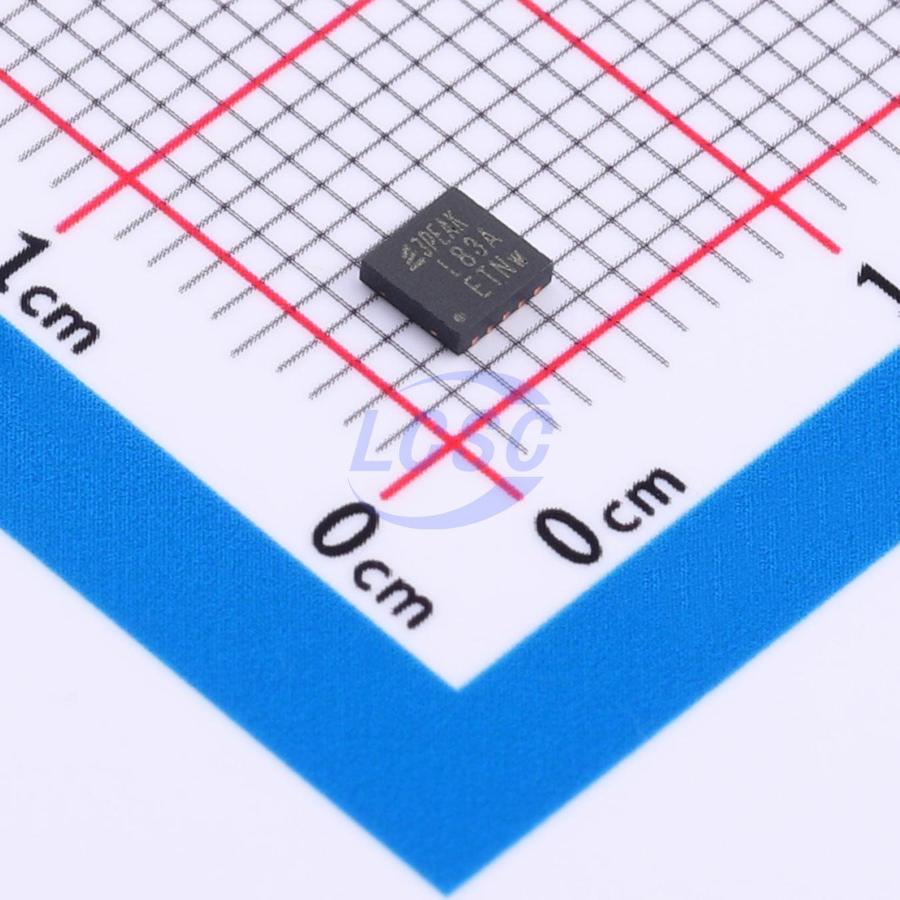

국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(8)
- features
- Enable control;Adjustable current limiting;Operating status indication;Input under-voltage protection;Over Current Protection;Thermal shutdown
- Operating Temperature
- -40℃~+125℃
- Operating Voltage검증
- 20V
- Output Configuration
- Positive
- Output Current검증
- 200mA
- Output Type
- Adjustable
- Output Voltage검증
- 1.2 to 15V
- package
- DFN-10(3x3)
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · DFN3X3-10 · 10 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | IN | power in | Input voltage pin |
| 2 | IN | power in | Input voltage pin |
| 3 | EN/UV | input | Enable/UVLO pin |
| 4 | PG | output | Open-drain power-good output pin |
| 5 | ILIM | output | Current limit adjustment pin |
| 6 | PGFB | input | Power-good threshold-setup pin |
| 7 | SET | output | Output voltage setup pin |
| 8 | GND | power in | Ground reference pin |
| 9 | OUTS | input | Output voltage sense input pin |
| 10 | OUT | output | Regulated output voltage pin |
절대 최대 정격
| IN, EN/UV | 22V | |
| OUT, OUTS, SET | 16V | |
| PG, PGFB | 22V | |
| OUT - OUTS | 1.2V | |
| ILIM | 1V | |
| TJ | 150°C | |
| TSTG | -65 to 150°C |
권장 동작 조건
| VIN | 2.5 to 20V | |
| VOUT, VOUTS | 1.2 to 15V | |
| IOUT | 0 to 200mA | |
| TJ | -40 to 125°C |
등급 · 신뢰성
- esd cdm
- ±1500 V
- esd hbm
- ±3000 V
오더링 코드
- DF8R
- DFN3X3-10 package
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
