국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

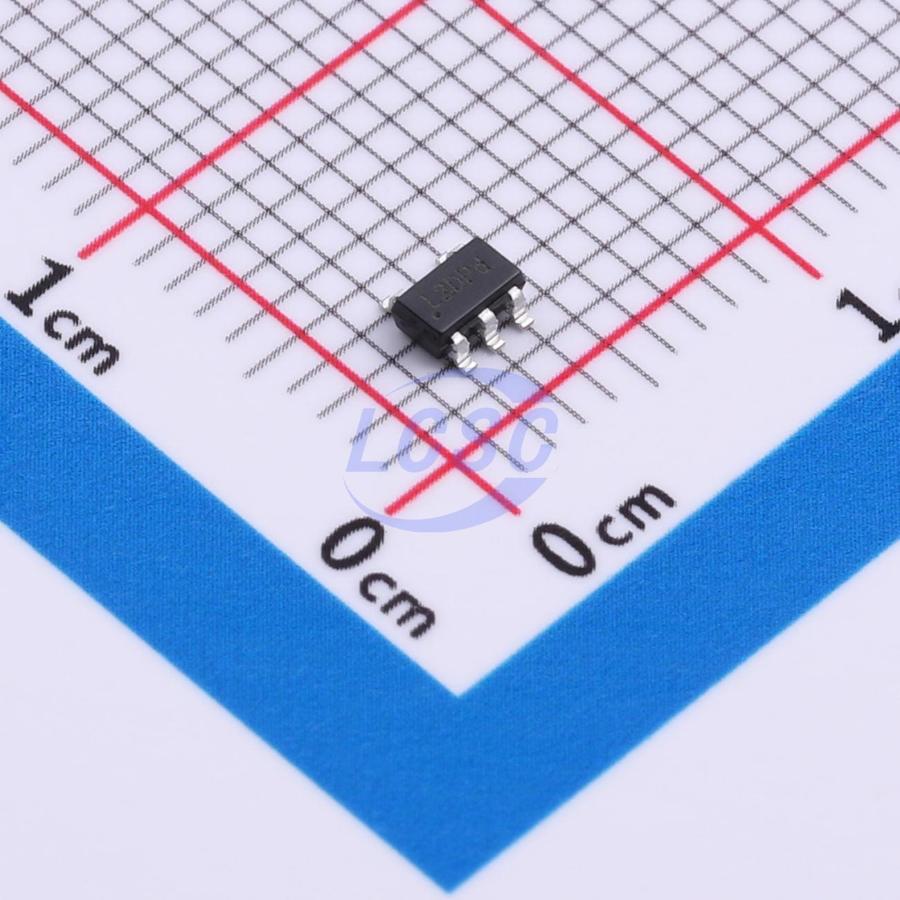

주요 스펙 요약(9)
- features
- Enable control;Input under-voltage protection;Short Circuit Protection;Over Current Protection;Thermal shutdown
- Operating Temperature
- -40℃~+125℃
- Operating Voltage검증
- 5.5V
- Output Configuration
- Positive
- Output Type
- Fixed
- Output Voltage검증
- 1.2V
- package
- SOT-23-5
- Supply Current Iq
- 49uA
- Output Current보강
- 500mA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOT23-5 · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | IN | power in | The input voltage pin. |
| 2 | GND | power in | The ground reference pin. |
| 3 | EN | input | The regulator enable pin. |
| 4 | NC/FB | other | Not connected or output feedback pin (adjustable version only). |
| 5 | OUT | output | The regulated output voltage pin. |
절대 최대 정격
| Input Voltage | 6V | |
| Output Voltage | 6V | |
| Feedback Voltage | 6V | Adjustable Version only |
| Maximum Junction Temperature | 150°C | |
| Storage Temperature Range | -65 to 150°C |
권장 동작 조건
| Input Voltage | 2.4 to 5.5V | |
| Enable Voltage | 0 to VINV | |
| Output Voltage | 0 to 5V | |
| Output Current | 0 to 500mA | |
| Operating Junction Temperature Range | -40 to 125°C |
열 특성
- unit
- °C/W
- theta ja
- 280
- theta jc
- 62
등급 · 신뢰성
- esd cdm
- ±2 kV
- esd hbm
- ±8 kV
오더링 코드
- -5TR
- Tape and Reel, 3,000
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
