국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

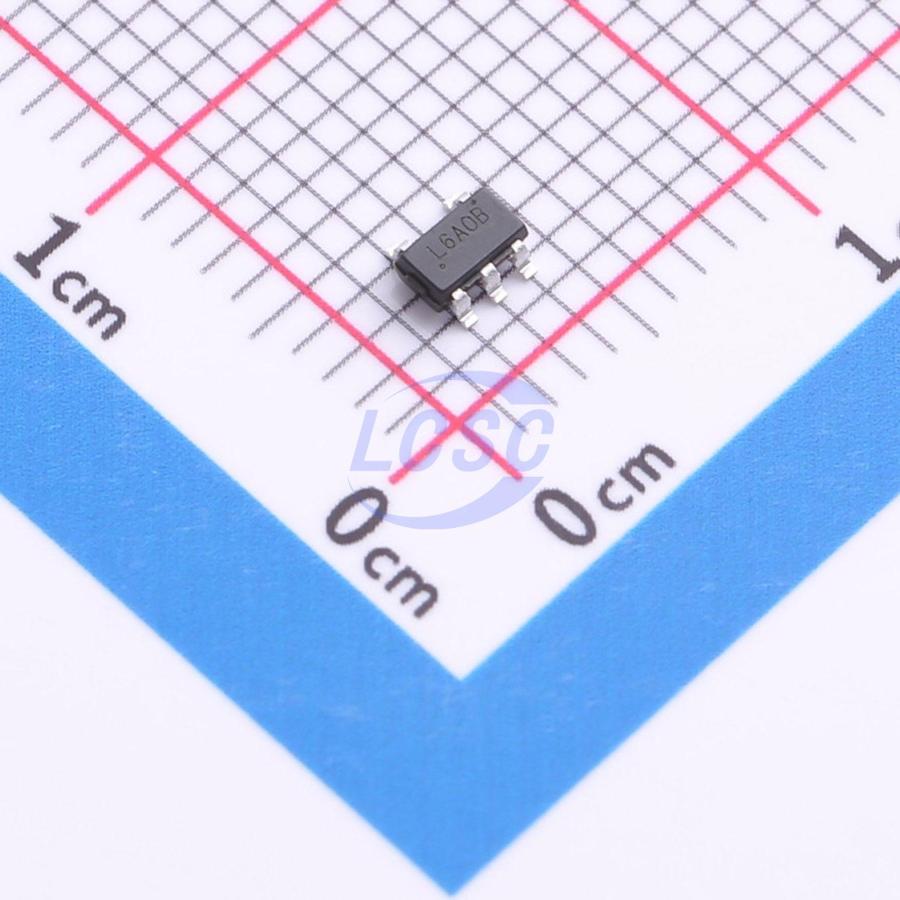

주요 스펙 요약(20)
- features
- Enable control;Input under-voltage protection;Over Current Protection;Short Circuit Protection;Thermal shutdown
- features
- Enable control;Input under-voltage protection;Over Current Protection;Short Circuit Protection;Thermal shutdown
- Number Of Outputs
- 1
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage검증
- 5.5V
- Operating Voltage검증
- 5.5V
- Output Configuration
- Positive
- Output Configuration
- Positive
- Output Current검증
- 300mA
- Output Current검증
- 300mA
- Output Type
- Adjustable
- Output Type
- Adjustable
- Output Voltage
- 800 to 5V
- Output Voltage
- 800 to 5V
- package
- SOT-23-5
- package
- SOT-23-5
- Supply Current Iq검증
- 49uA
- Supply Current Iq검증
- 49uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOT23-5 · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | IN | power in | Input voltage pin. |
| 2 | GND | power in | Ground reference pin. |
| 3 | EN | input | Regulator enable pin. |
| 4 | NC | no connect | No connection. |
| 5 | OUT | output | Regulated output voltage pin. |
절대 최대 정격
| Input Voltage | 6V | |
| Output Voltage | 6V | |
| Feedback Voltage | 6V | |
| Junction Temperature Range | 150°C | max |
권장 동작 조건
| Input Voltage | 2.4V | min |
| Input Voltage | 5.5V | max |
| Output Current | 300mA | max |
| Operating Junction Temperature Range | -40°C | min |
| Operating Junction Temperature Range | 125°C | max |
열 특성
- theta ja
- 280
- theta jc
- 62
등급 · 신뢰성
- esd cdm
- ±2 kV
- esd hbm
- ±8 kV
오더링 코드
- -5TR
- Tape and Reel, 3,000
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
