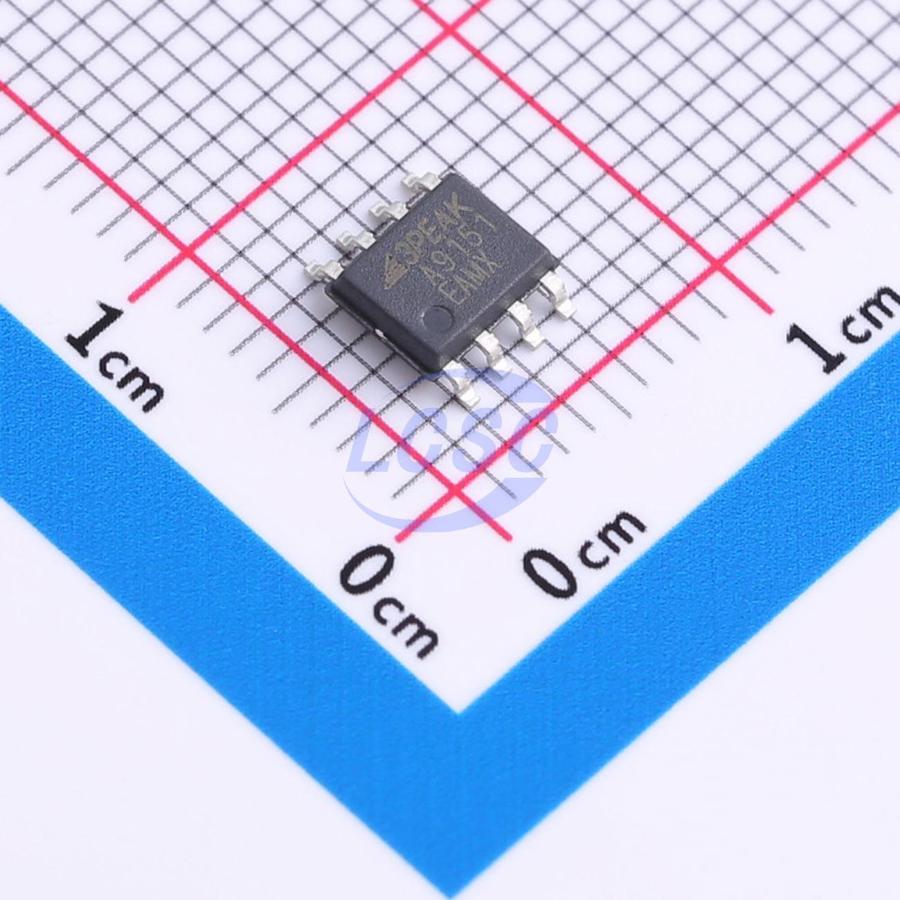

주요 스펙 요약(22)
- Common Mode Rejection Ratio
- 95dB
- Dual Supply
- -18V~-2.25V;2.25V~18V
- features
- Integrated precision resistor network;Current limiting / short-circuit protection
- Gain Bandwidth Product
- 500kHz
- Ib Input Bias Current
- -
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- -
- Input Offset Voltage Drift Vos Tc
- 2uV/℃
- Input Offset Voltage Vos
- 50uV
- Maximum Power Supply Range Vdd Vss
- 36V
- Noise Density E N
- -
- Output Current
- 100mA
- Output Type
- -
- Quiescent Current
- 2mA
- Settling Time
- -
- Single Supply
- 4.5 to 36V
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+125℃
- package
- SOP-8
- Power Supply Rejection Ratio Psrr
- 120dB
- Rail To Rail
- -
- Slew Rate
- 10V/us
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOP8 · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | REFB | input | Reference input B |
| 2 | -IN | input | Inverting input |
| 3 | +IN | input | Noninverting input |
| 4 | V- | power in | Negative power supply |
| 5 | REFA | input | Reference input A |
| 6 | VOUT | output | Output |
| 7 | V+ | power in | Positive power supply |
| 8 | NC | no connect | Not Connect |
절대 최대 정격
| Supply Voltage | 40V | |
| Input Voltage Range, Continuous | 300V | |
| Maximum Operating Junction Temperature | 150°C |
권장 동작 조건
| Operating Temperature Range | -40 to 125°C | |
| Storage Temperature Range | -65 to 150°C |
열 특성
- unit
- °C/W
- theta ja
- 158
- theta jc
- 43
등급 · 신뢰성
- esd cdm
- 1 kV
- esd hbm
- 4 kV (VOUT to V+ or V-)
오더링 코드
- -SO1R
- SOP8 package, Tape and Reel
