주요 스펙 요약(20)
- Common Mode Rejection Ratio검증
- 80dB
- Dual Supply
- -18V~-2V;2V~18V
- features
- External resistor gain;Zero drift / auto-zero;ESD protection
- Gain Bandwidth Product
- 1.6MHz
- Ib Input Bias Current
- 1.5nA
- Input Offset Current Drift Ios Tc
- 10pA/℃
- Input Offset Current Ios
- 300pA
- Input Offset Voltage Drift Vos Tc
- 200nV/℃
- Input Offset Voltage Vos
- 50uV
- Maximum Power Supply Range Vdd Vss
- 36V
- Noise Density E N
- 15nV/√Hz@1kHz
- Operating Temperature
- -45℃~+125℃
- Output Current
- 70mA
- Quiescent Current
- 4.5mA
- Settling Time
- 2.1us
- Slew Rate검증
- 5V/us

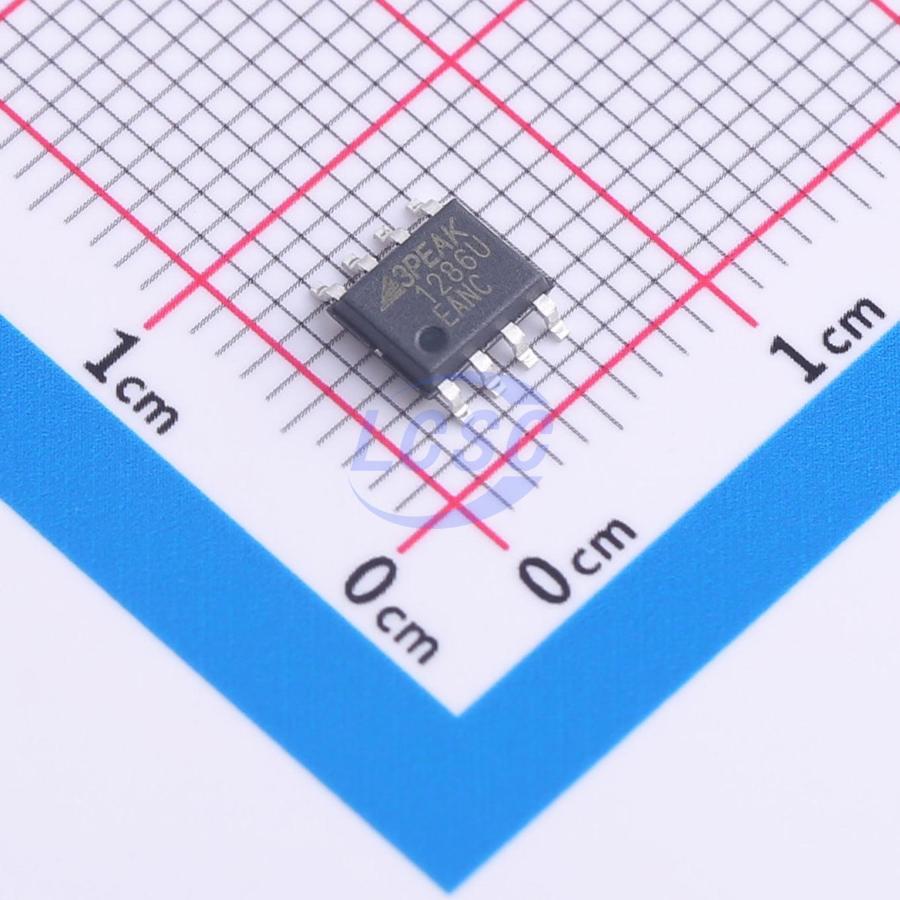

- package
- SOP-8
- Power Supply Rejection Ratio Psrr
- 120dB
- Rail To Rail
- Rail-to-rail output
- Single Supply검토
- 4 to 36V데이터시트: true (p.1)
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)절대 최대 정격
| Supply Voltage | 40V | |
| Input Current | 10mA | |
| Maximum Working Junction Temperature | 150°C |
권장 동작 조건
| Operating Temperature Range | -40 to 125°C | |
| Supply Voltage (Single) | 4 to 36V |
열 특성
- theta ja
- 158
- theta jc
- 43
등급 · 신뢰성
- esd cdm
- 1.5
- esd hbm
- 3
오더링 코드
- U-SO1R
- 8-Pin SOP8 Tape and Reel, 4,000
