주요 스펙 요약(16)
- Common Mode Rejection Ratio
- 110dB
- features
- EMI filtering/RF suppression;ESD protection;Reverse-phase input protection
- Gain Bandwidth Product
- 1.6MHz
- Ib Input Bias Current
- 0.3pA
- Input Offset Current Ios
- 0.001pA
- Input Offset Voltage Drift Vos Tc
- 1uV/℃
- Input Offset Voltage Vos
- 2uV
- Input Voltage Noise Density
- 13nV/√Hz@1kHz
- Number Of Channels
- 2
- Operating Temperature
- -40℃~+125℃
- Output Current
- 70mA

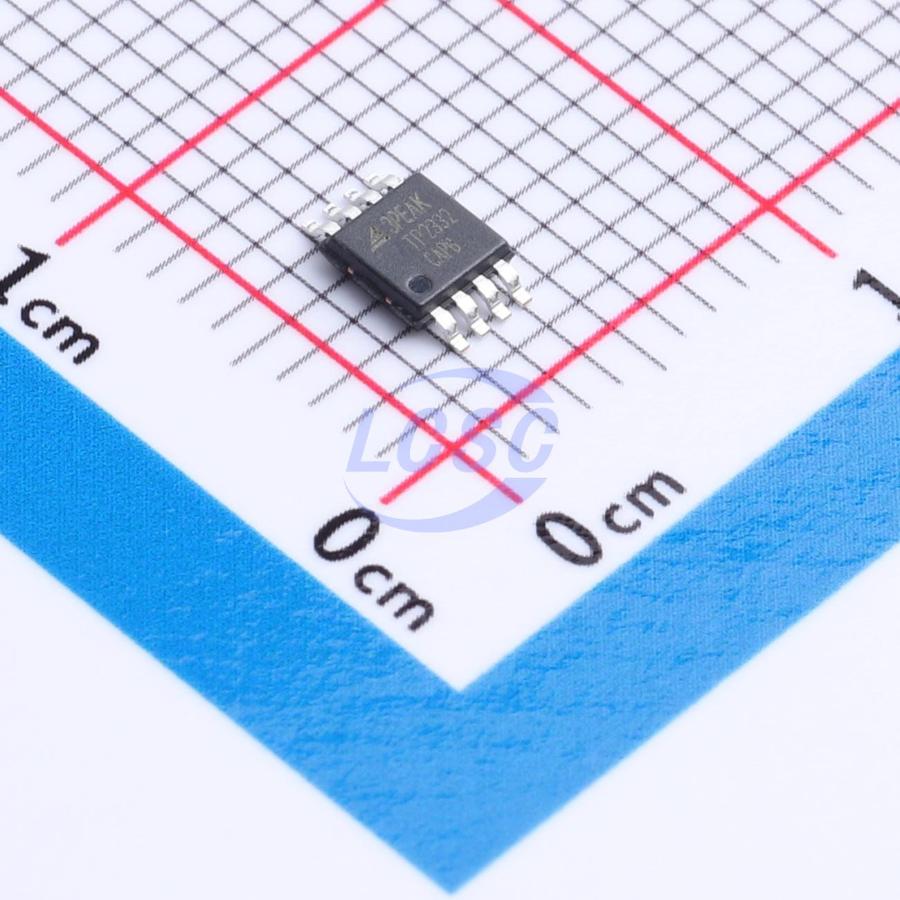

- package
- MSOP-8
- Quiescent Current
- 190uA
- Rail To Rail
- Rail-to-Rail Input, Rail-to-Rail Output
- Single Supply
- 2.2 to 5.5V
- Slew Rate
- 0.84V/us
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Pin MSOP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | +Vs | power in | Positive Power Supply |
| 2 | -Vs | power in | Negative Power Supply |
| 3 | -In B | input | Inverting Input of Amplifier B |
| 4 | +In B | input | Non-Inverting Input of Amplifier B |
| 5 | -In A | input | Inverting Input of Amplifier A |
| 6 | +In A | input | Non-Inverting Input of Amplifier A |
| 7 | Out B | output | Amplifier Output B |
| 8 | Out A | output | Amplifier Output A |
절대 최대 정격
| Supply Voltage | 7.0V | |
| Input Voltage | -0.3 to +0.3V | relative to V- and V+ |
| Input Current | 20mA | |
| Output Current | 160mA | |
| Operating Temperature Range | -40 to 125°C |
권장 동작 조건
| Supply Voltage | 2.2 to 5.5V | Single Supply |
| Supply Voltage | -1.1 to +2.75V | Split Supply |
열 특성
- unit
- °C/W
- theta ja
- 210
- theta jc
- 45
등급 · 신뢰성
- unit
- kV
- esd cdm
- 1
- esd hbm
- 4
오더링 코드
- -VR
- 8-Pin MSOP
