주요 스펙 요약(13)
- Common Mode Rejection Ratio검증
- 100dB
- features
- ESD protection
- Gain Bandwidth Product
- 20MHz
- Ib Input Bias Current
- 0.3pA
- Input Offset Voltage Drift Vos Tc
- 2uV/℃
- Input Offset Voltage Vos
- 50uV
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+125℃
- Output Current
- 70mA

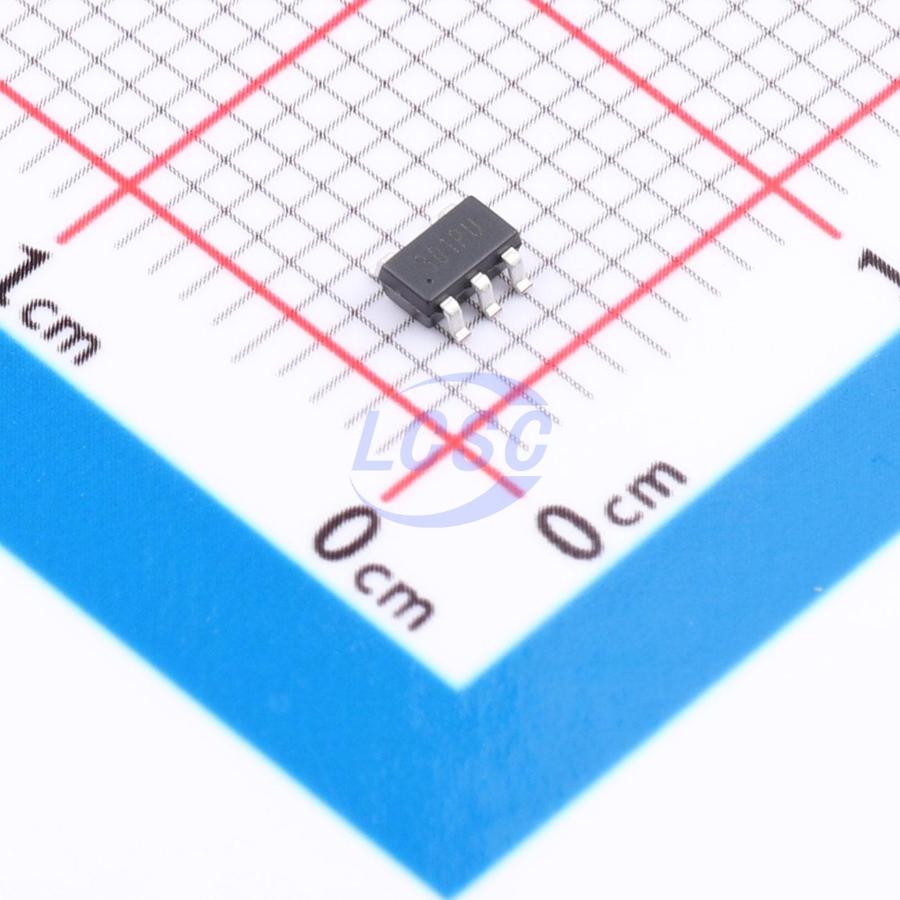

- package
- SOT-23-5
- Quiescent Current
- -
- Rail To Rail
- Rail-to-Rail Input, Rail-to-Rail Output
- Slew Rate검증
- 25V/us
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 5-Pin SOT23 · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | Out | output | Output |
| 2 | +In | input | Positive Input |
| 3 | -In | input | Negative Input |
| 4 | -Vs | power in | Negative Supply |
| 5 | +Vs | power in | Positive Supply |
절대 최대 정격
| Supply Voltage | 7.0V | |
| Maximum Junction Temperature | 150°C |
권장 동작 조건
| Operating Temperature Range | -40 to 125°C | |
| Supply Voltage | 2.2 to 5.5V |
열 특성
- unit
- °C/W
- theta ja
- 250
- theta jc
- 81
등급 · 신뢰성
- unit
- kV
- esd cdm
- 1.5
- esd hbm
- 4
오더링 코드
- -TR
- Tape and Reel
