주요 스펙 요약(19)
- Common Mode Rejection Ratio검증
- 100dB
- Dual Supply
- -
- features
- -
- Gain Bandwidth Product
- 6MHz
- Ib Input Bias Current
- 1pA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- 1pA
- Input Offset Voltage Drift Vos Tc
- 1uV/℃
- Input Offset Voltage Vos
- 3mV
- Input Voltage Noise Density
- 19nV/√Hz@1kHz
- Maximum Power Supply Range Vdd Vss
- 6V
- Number Of Channels검증
- -
- Operating Temperature
- -40℃~+125℃
- Output Current
- 100mA
- Quiescent Current
- 600uA
- Slew Rate검증
- 4.5V/us

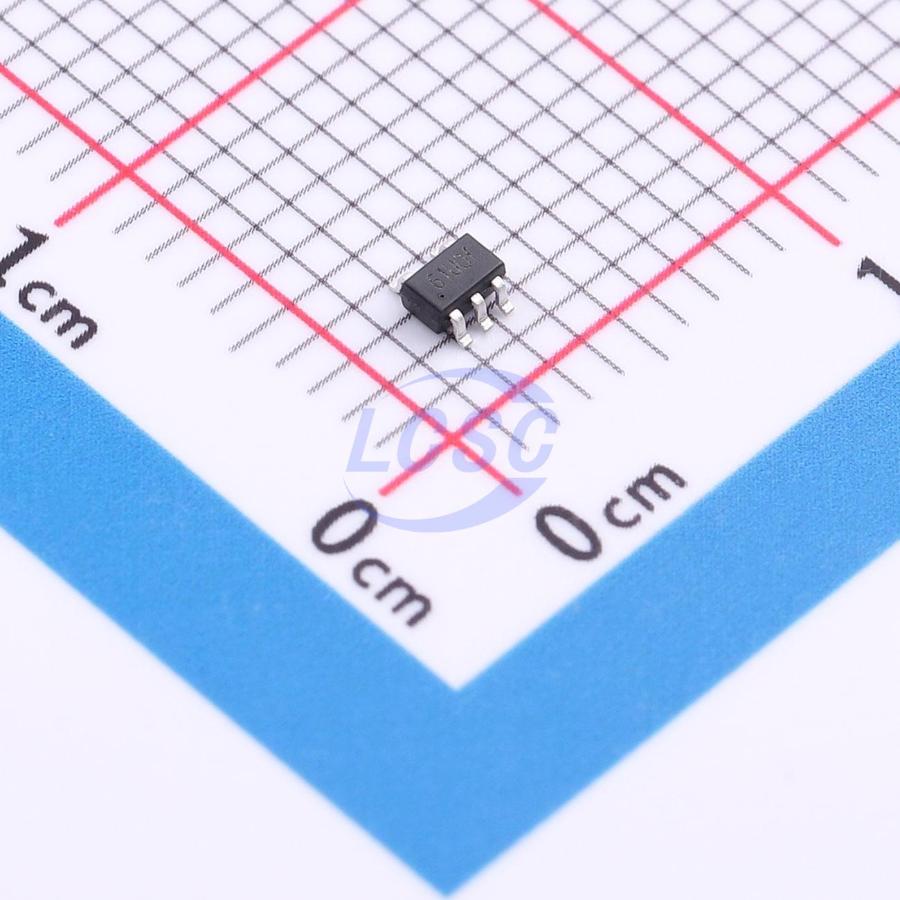

- package
- SOT-353
- Rail To Rail
- Rail-to-Rail Input, Rail-to-Rail Output
- Single Supply검토
- 2.5 to 6V데이터시트: true (p.1)
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SC70-5 · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | +Vs | power in | positive supply voltage |
| 2 | -In B | input | negative input channel B |
| 3 | -Vs | power in | negative supply voltage |
| 4 | -In A | input | negative input channel A |
| 5 | +In A | input | positive input channel A |
절대 최대 정격
| Supply Voltage, (+VS)– (-VS) | 7V | |
| Voltage on Input/ Output Pin | -0.3 to +0.3V | (-VS) – 0.3 to (+VS) + 0.3 |
| Maximum Junction Temperature | 150°C |
권장 동작 조건
| Operating Temperature Range | -40 to 125°C | |
| Supply Voltage Range | 2.5 to 6.0V |
열 특성
- theta ja
- 400
- theta jc
- 210
등급 · 신뢰성
- esd cdm
- 2
- esd hbm
- 6
오더링 코드
- U
- SOT353 (SC70-5)
