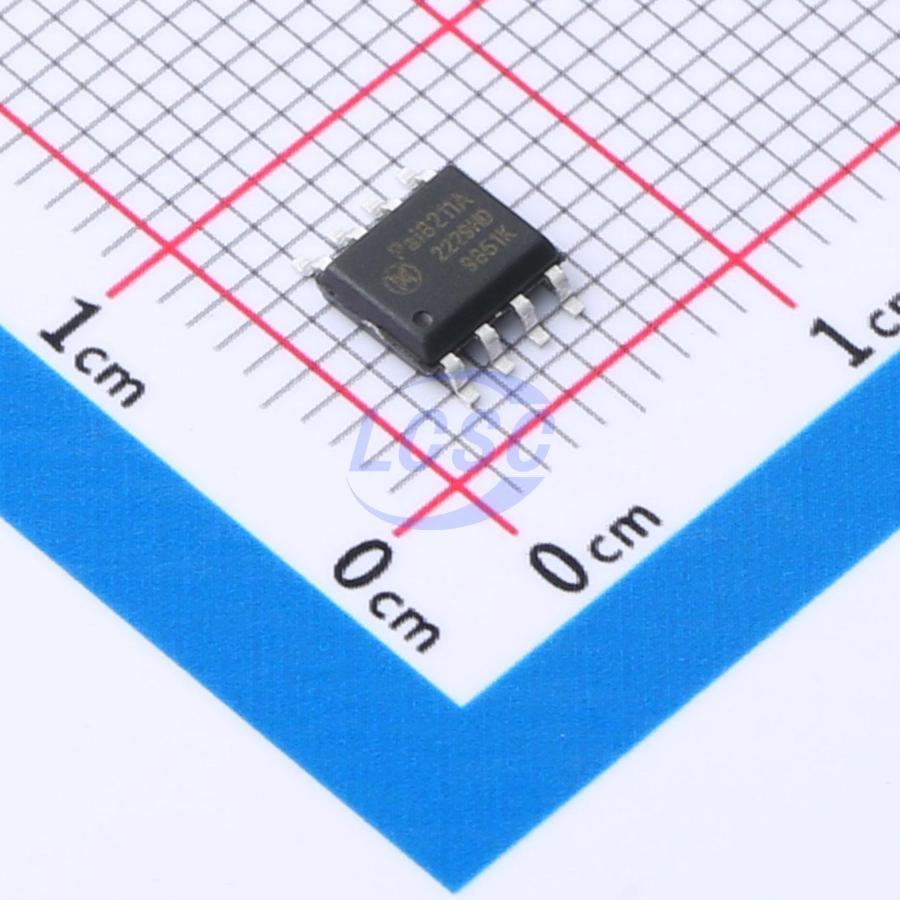

주요 스펙 요약(18)
데이터시트 대조보강 5
- Cmti K V Us
- 100kV/us
- Fall Time
- 12ns
- features
- Miller clamp protection
- Current Output High Ioh
- 6A
- Load Type
- IGBT;MOSFET
- Current Output Low Iol
- 6A
- Max Supply Voltage보강
- 7V
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+125℃@(Ta)
- Operating Temperature Max보강
- 125°C
- Operating Temperature Min보강
- -40°C
- package
- SOIC-8
- Propagation Delay Tpd
- 65ns;65ns
- Quiescent Current
- 1200uA
- Rise Time
- 15ns
- Voltage Supply
- 9.5V~33V;2.5V~5.5V
- Output Current보강
- 6A
- Pin Count보강
- 8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · NB SOIC-8 · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VCC1 | power in | Logic side power supply |
| 2 | IN+ | input | Same-side input |
| 3 | IN- | input | Opposite-side input |
| 4 | GND1 | power in | Logic side power supply reference ground |
| 5 | VCC2 | power in | Drive side power supply |
| 6 | OUTH | output | High-side output |
| 7 | OUTL | output | Low-side output |
| 8 | VEE2 | power in | Drive side power supply reference ground |
출처 1 ↗추출 신뢰도: 높음
패키지 정보
- msl
- Level-2
- package
- NB SOIC-8
절대 최대 정격
| VCC1 | 7V | |
| VIN+/VIN- | VCC1+0.3V | |
| VCC2 | 36V | |
| TJ | 150°C |
권장 동작 조건
| VCC1 range | 2.5 to 5.5V | |
| VCC2 range | 9.5 to 33V |
등급 · 신뢰성
- aec q
- Yes
- esd cdm
- +/-2000V
- esd hbm
- +/-6000V
오더링 코드
- -SR
- NB SOIC-8 package
